Микроскоп Keyence VHX-1000: сшитие 2D и 3D изображений в реальном времени

При том же большом увеличении, область обзора увеличена в 50 раз

Область обозрения большого увеличения возросла в 50 раз

vhx 1000

Получайте изображения высокого разрешения с большим полем зрения

В отличии от обычных способов, которые выполняют сшивание изображений только после прохода серво-платформы, мы разработали совершенно новый алгоритм сшивания изображений. Когда пользователь сдвигает образец при помощи столика, области сшиваются в реальном времени автоматически. Поле обзора может быть расширено с обычных 1600х1200 пикселей, до максимальных 10000х10000 пикселей, сохраняя разрешение высокого увеличения.

vhx 1000

vhx 1000
Функция сшивки изображений в реальном времени имеет преимущества при наблюдении, как в большом, так и в малом увеличении.

Из-за большой глубины фокусировки, раньше было невозможно получить 3D топографию при слабом увеличении.

vhx 1000
3D изображение строится, основываясь на 3D информации глубины, получаемой из суммы по-разному сфокусированных изображений. Наши объективы малого увеличения дают очень большую глубину резкости, делая невозможным различие разных уровней фокуса. Поэтому, раньше  невозможно было воссоздать 3D контур при малом увеличении. Но теперь, сшивая 3D изображения большого увеличения, мы можем распознавать информацию о глубине из-за большого поля зрения. Этот алгоритм основывается на макро-уровневых 3D компиляциях.

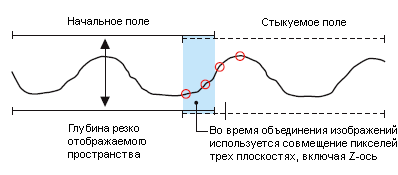

Метод целевого фокуса: Технология для сшивания изображений в реальном времени (Первая в мире)

vhx 1000
Когда получены данные по координате Z при начальном поле зрения, Z-позиционирование следующей секции определяется посредством алгоритма сличения с образцом. Это основной алгоритм для создания сшитых 3D изображений вручную.
