Улучшенные системы измерения в Микроскопе KEYENCE VK-9700

Измерение с высоким разрешением (1 нм)

RPD алгоритм (Обнаружение действительного пика)

Оригинальный алгоритм модели VK-9700 обнаруживает действительное положение пика интенсивности сигнала, используя по кривой I(Z) после измерения. Это дает возможность получать высокое разрешение и существенно сокращает время измерения.

vk9700

0.053 мкм 0.002 мил стандартный шаг результата измерения образца

vk9700

Линейная шкала в 1 нм

vk9700

Высокое разрешение измерений на микроскопе VK-9700 стало возможным благодаря его новой высокоточной линейной шкале с делением в 1 нм, которая определяет положение объектива по оси Z с точностью, в 10 раз превышающей этот параметр у предыдущих моделей.




vk9700


Сверхточный модуль линейной шкалы (сравнение с предыдущей моделью)





Совместимость с национальными стандартами

Получаемые с помощью VK-9700 результаты измерений действительно достоверны, поскольку калибрируется на основе международных стандартов. Всё это делает микроскоп VK-9700 чрезвычайно надежным измерительным прибором.

vk9700

Улучшенные линзы с числовой апертурой

vk9700

В модели VK-9700 используются апохроматические линзы с числовой апертурой 0,95. Это одно из самых высоких значений числовой апертуры для оптических линз. Чем больше числовая апертура линз объектива, тем больше предельный измеряемый угол. На диаграммах слева показано, насколько больше данных по сторонам объекта получает микроскоп VK-9700.




14-битный фотоумножитель

vk9700

Использование фотоумножителя в качестве фотодетектора позволило использовать наилучший динамический диапазон в лазерном сканирующем микроскопе. С помощью микроскопа VK-9700 получаются точные измерения объектов, дифференциал отражения которых сильно меняется, или обрывистых объектов, отраженный свет которых становится слабым.







Повышенная стойкость к вибрации

vk9700

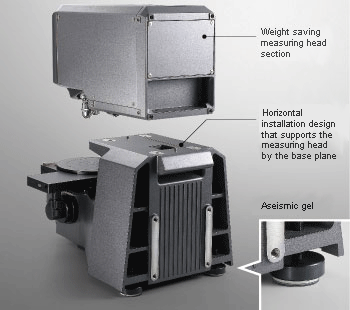

Основной корпус модели VK-9700 состоит из блока измерительной головки, которая отечет за изучение и измерение, и стойка. Вес блока измерительной головки был уменьшен, а горизонтальная установочная конструкция поддерживает измерительную головку на плоскости основания. Это позволяет устанавливать микроскоп VK-9700 в любых условиях окружающей среды без ущерба для точности измерений. В основании VK-9700 используется сейсмостойкий гель, разработанный исключительно для данной модели.
