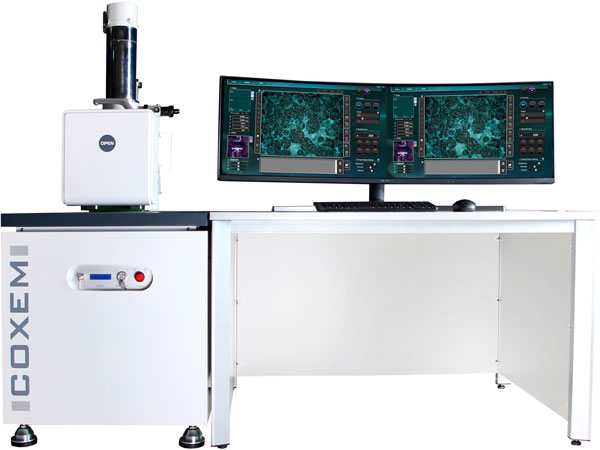

Сканирующий электронный микроскоп CX-200 Plus

Особенности и преимущества

В CX-200Plus используется уникальный режим панорамы, который позволяет получать четкие снимки крупных образцов. Прибор собирает до нескольких тысяч изображений объекта, что позволяет получить общую картинку с высоким разрешением. Такая функция является незаменимой для изучения или метрологии полупроводников.

В стандартной комплектации с прибором поставляется камера CCD. Эта камера позволяет анализировать объекты размером до 160 мм с уменьшенным движением сцены. Также стандартная конфигурация устройства включает в себя детекторы изображений SE и BSE.

CX-200plus поставляется со стандартным 5-осевым столиком. Присутствует автоматические позиционирование образца. Управление столиком выполняется через интуитивно понятный интерфейс. В модели есть функция наклона рабочего поля, которая будет полезной при изучении плоских объектов.

Устройство доступно с разными аналитическими опциями. В том числе, есть функционал для элементного микроанализа EDS и WDS. Опционально может применяться EBSD (микроструктурный кристаллический анализ) и CL (анализ внутренней структуры).

Nano-Station 4.0 обеспечивает наиболее интуитивно понятный и удобный пользовательский интерфейс для работы. ПО подойдет даже для начинающих пользователей, так как позволяет использовать мышь и клавиатуру. Большинство операций выполняются автоматически, что устраняет ряд сложностей, вызванных управлением и настройкой системы.

Благодаря NanoStation 4.0 сотни или тысячи изображений SEM объединяются в консолидированный панорамный снимок. Это происходит автоматически за счет функции сшивания.

Область применения

CX-200Plus – это полноразмерное сканирующее устройство, которое подойдет для контроля за качеством продукции и выполнения ряда других исследований. При помощи прибора можно измерить длину, диаметр, площадь, углы и аннотирование объекта.

Свое применение прибор нашел в следующих сферах:

• Электроника и микроэлектроника.
• Химическая промышленность.
• Строительство.
• Металлопроизводство.

Также CX-200Plus активно применяется в области клеточной инженерии и медицины. Доказана эффективность оборудования для подготовки клеток к ЭКО. Также прибор может использоваться для расширенного анализа спермы (изучения морфологического состава и параметров).

Технические параметры

• Разрешение – 3 нм (30 кВ, изображение SE), 8 нм (3 кВ, изображение SE) и 4 нм (30 кВ, изображение BSE).
• Увеличение – от x15 до x300000.
• Форматы изображений – BMP, JPEG, PNG, TIFF.
• Ускоряющее напряжение – до 30 кВ (регулировка с шагом 1 кВ).
• Моторизованный 5-осевой столик (X, Y, Z, R, T).
• Максимальный размер выборки – 160 мм по осям XY.
• Габариты – 640 (Ш) х 680 (Д) х 1500 (В) мм.
• Общий вес — 200 кг.
