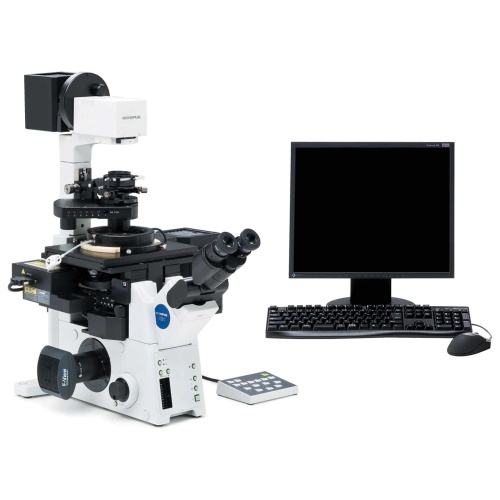

Улучшенное соотношение уровня сигнал/шум Микроскопа IX71 позволяет получать яркие, высококонтрастные изображения при наблюдении по методу флуоресценции

Идеальный микроскоп для проведения наблюдений по методу флуоресценции обеспечивает яркие и высококонтрастные изображения при минимальном возбуждении, предотвращая повреждение клеток или угасание сигнала. Для определения слабого флуоресцентного сигнала, любой другой фоновый шум должен быть уменьшен. Таким образом, для наблюдения по методу флуоресценции необходимо максимально увеличить сигнал и свести к минимуму фоновый шум.



Способы увеличить сигнал

Использовать объективы с высокой числовой апертурой

Использовать фильтры, настроенные на характеристики длин волн отдельных флуорохромов



Способы уменьшить фоновый шум

Использовать объективы без автофлуоресценции

Использовать оптическую систему, предотвращающую попадание рассеянного света

Использовать кольцевое освещения для снижения автофлуоресценции (Ring slit illumination to reduce

Autofluorescence)



Объективы с высоким соотношением уровня сигнал/шум и низкой автофлуоресценцией

Компания Olympus предлагает широкий объективов с высокой числовой апертурой и низкой автофлуоресценцией.

                                  N.A.           W.D. (mm)

UPLSAPO 10X2         0.40           3.1 мм

UPLSAPO 20X           0.75           0.6 мм

UPLSAPO 40X2         0.95           0.18 мм

UPLSAPO 60XO        1.35           0.15 мм

UPLSAPO 100XO      1.40           0.13 мм

PLAPON60 XO          1.42           0.15 мм

UPLFLN40XO            1.30           0.2 мм

LUCPLFLN 20X          0.45          6.6 — 7.8 мм

LUCPLFLN 40X          0.60          2.7 — 4 мм

LUCPLFLN 60X          0.70          1.5 — 2.2 мм



Система зеркал

Компания Olympus разработала уникальные покрытия для флуоресцентных фильтров, значительно улучшающих проводимость и отражение света.



Интерференционные фильтры

Соотношение уровня сигнал/шум было значительно улучшено, благодаря применению новых покрытий.



Кольцевой осветитель IX2-RFRS позволяет уменьшить фоновый шум

Olympus_ix71_ix81_features_fluo Olympus_ix71_ix81_features_fluo

Olympus_ix71_ix81_features_fluo

Рефлектор

Обычно, для получения многоцветных, флуоресцентных изображений подкрашенных образцов используется multi-band дихроматическое зеркало. Тем не менее, данный вид зеркала вызывает проблему затемнения флуоресцентных изображений по мере возрастания числа красителей. Компания Olympus разработала специальный рефлектор, независящий от длины волны, и, обеспечивающий высокий уровень проводимости света в диапазоне 430нм – 700нм (94%).

Olympus_ix71_ix81_features_fluo Olympus_ix71_ix81_features_fluo

Примеры использования рефлектора

Olympus_ix71_ix81_features_fluo Olympus_ix71_ix81_features_fluo

Olympus_ix71_ix81_features_fluo Olympus_ix71_ix81_features_fluo



Функция поглощения рассеянного света

Olympus_ix71_ix81_features_fluoКомпоненты системы поглощают до 99% рассеянного света, что существенно снижает фоновый шум и позволяет повысить качество изображения.








Olympus_ix71_ix81_features_fluo Olympus_ix71_ix81_features_fluo

Широкий выбор комплектующих

Яркое освещение для наблюдения клеток

Компания Olympus предоставляет широкий выбор комплектующих для флуоресцентного освещения. Уровень яркости на малых увеличениях значительно увеличен.

Olympus_ix71_ix81_features_fluo

Флуоресцентный осветитель отраженного света

L-образный флуоресцентный осветитель IX2-RFAL

Olympus_ix71_ix81_features_fluoЛегкий доступ к блоку поджига и съемная апертура.





Флуоресцентный осветитель IX2-RFA

Olympus_ix71_ix81_features_fluoНа 20% ярче предыдущей модели. Идеально подходит для наблюдений, требующих высокого уровня интенсивности света возбуждения.



Осветитель IX2-RFAW

Olympus_ix71_ix81_features_fluoВозможность установки и использования двух источников освещения одновременно.



Осветитель U-DULHA

Olympus_ix71_ix81_features_fluoВозможность установки двух источников освещения, например, галогеновой и ртутной ламп.



Прямоугольная полевая диафрагма U-RFSS

Olympus_ix71_ix81_features_fluoДанная полевая диафрагма позволяет контролировать непосредственно область наблюдения. Например, эффекты фототоксичности и обесцвечивания светом теперь лимитированы областью проведения съемки, что позволяет увеличить яркость и срок жизни клеток во время длительных наблюдений. Полевая диафрагма U-RFSS устанавливается на флуоресцентный осветитель IX2-RFAL.

Olympus_ix71_ix81_features_fluo



Узкая полевая диафрагма IX2-RFSPOT

Olympus_ix71_ix81_features_fluoУстанавливается на L-образный осветитель для проведения экспериментов с эффектом обесцвечивания светом.

Olympus_ix71_ix81_features_fluo Olympus_ix71_ix81_features_fluo

C-mount  TV адаптеры U-TV0.35XC-2, U-TV0.5XC-3, U-TV0.63XC, U-TV1X-2

Данные адаптеры с малым увеличением устанавливаются на левосторонние порты и покрывают диапазон от видимого до ближнего ИК.
