Атомно-силовой микроскоп FM-Nanoview LS-AFM
Новинка
Характеристики
Тип
Атомно-силовые
Область применения
Промышленность
Все характеристики
Цена по запросу
Оставить заявкуВ лист запроса
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

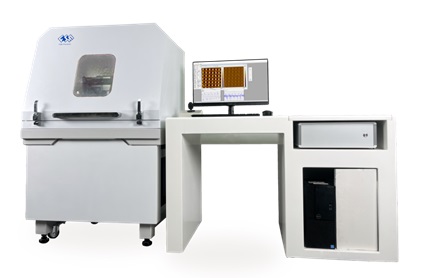

Атомно-силовой микроскоп FM-Nanoview LS-AFM разработан специально для промышленности. Размеры и вес образца практически не ограничены, что даёт возможность тестировать особо крупные образцы, такие как пластины, крупные решётки и оптическое стекло.
Подробнее
Описание
Специально для промышленности был разработан атомно-силовой микроскоп FM-Nanoview LS-AFM. Теперь возможно тестировать даже самые крупные образцы, такие как пластины, крупные решётки и оптическое стекло, благодаря тому, что размеры и вес образцов практически не ограничены.
Подложка из пластины SiC (карбида кремния) высотой 12 дюймов/ диапазон сканирования 10×10 мкм/Sa=59,1 мкм, Sq=74,3 мкм

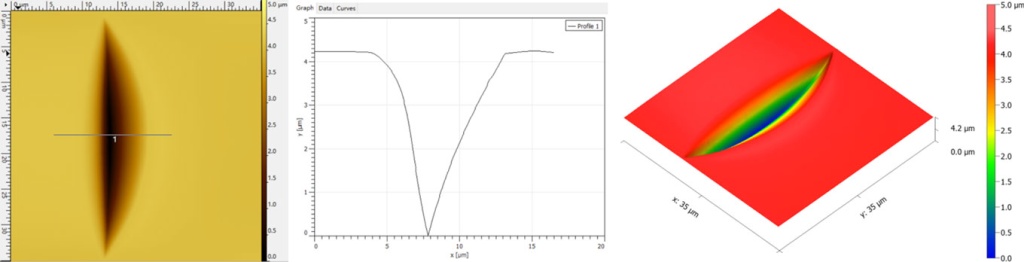

Нетипичная структура впадины на пластине SiC (карбида кремния) высотой 12 дюймов/ диапазон сканирования 35×35 мкм
Некоторые особенности:
- Стол для образца имеет большой диапазон расширения и очень удобен при комбинации нескольких инструментов для in-situ детектирования
- Автоматическое сканирование одним щелчком мыши, возможность программировать несколько контрольных точек для быстрого и автоматизированного обнаружения
- Сканирующая головка Gantry, мраморное основание
- Гашение механических вибраций и экранирование окружающего шума значительно снижают уровень шума в системе
- Интеллектуальный метод посадки наконечника зонда с управляемым двигателем и пьезоэлектрической керамикой
- Интегрированный редактор нелинейной коррекции сканера обеспечивает точность измерений выше 98%
Примеры практического применения
Подложка из пластины SiC (карбида кремния) высотой 12 дюймов/ диапазон сканирования 10×10 мкм/Sa=59,1 мкм, Sq=74,3 мкм
Нетипичная структура впадины на пластине SiC (карбида кремния) высотой 12 дюймов/ диапазон сканирования 35×35 мкм
Дополнительно
| Рабочие режимы | Контактный (Contact) или полуконтактный (Tapping) Опциональные режимы: микроскопия сил трения (Friction) и поперечных сил (Lateral force), амплитуда (Amplitude), фазовый/бесконтактный режим (Phase), магнитно-силовая микроскопия (Magnetic force), электростатическая микроскопия (Electrostatic force) |
| Кривая резонансной частоты | F-Z force, RMS-Z |
| Метод сканирования по осям XYZ | Сканирование с помощью зонда |
| Диапазон сканирования XY | >100х100 мкм |
| Диапазон сканирования Z | >10 мкм |
| Разрешение сканирования | В направлении XY: 0,2 нм, в направлении Z: 0,05 нм |
| Столик XY | Управление приводом шагового двигателя с точностью перемещения 1 мкм |
| Столик Z | Управление приводом шагового двигателя с минимальным размером шага 10 нм |
| Подъемный ход по оси Z | 20 мм (опционально 25 мм) |
| Углы сканирования | 0°~360° |
| Платформа для монтажа образцов | Диаметр: 200 мм (опционально 300 мм) |
| Вес исследуемых образцов | Не более 20 кг |
| Диапазон перемещения столика | 200x200 мм |
| Скорость сканирования | 0,6 Гц ~ 30 Гц |
| Оптический объектив для позиционирования | Увеличение 10X |
| Камера | CMOS, 5 Мп |
| Интерфейс подключения к ПК | USB 2.0/3.0 |
| Операционная система | Windows 10 |
| Структура механизма сканирования | Сканирующая головка Gantry, мраморное основание |
| Система подавления акустического шума | Воздушный плавающий амортизирующий акустический экранирующий кожух (опционально активная амортизационная платформа) |
