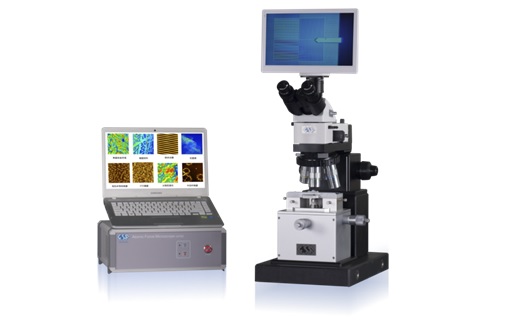

Атомно-силовой микроскоп FM-Nanoview Op-AFM
Некоторые особенности:
- Система имеет возможности 2D (с помощью оптического микроскопа) и 3D-измерений (с помощью атомно-силового микроскопа)
- Настраиваемая комбинированная работа КР-спектрометра и атомно-силового микроскопа
- Точное позиционирование зонда, простая регулировка юстировки лазера
- Лазерная головка пьезостолика и сканирующий стол образца интегрированы, структура очень стабильна и помехоустойчива
- Одноосный привод автоматически приближает зонд вертикально, располагая кончик кантилевера перпендикулярным поверхности образца
- Интеллектуальный метод посадки наконечника зонда с управляемым двигателем и пьезоэлектрической керамикой
- Система оптического позиционирования со сверхвысоким увеличением для точного позиционирования областей сканирования образцов
- Интегрированный редактор нелинейной коррекции сканера обеспечивает точность измерений выше 98%
Примеры практического применения

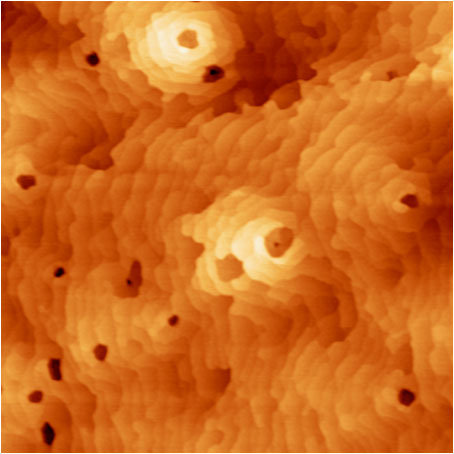

Субстрат нитрида галлия GaN 3х3 мкм

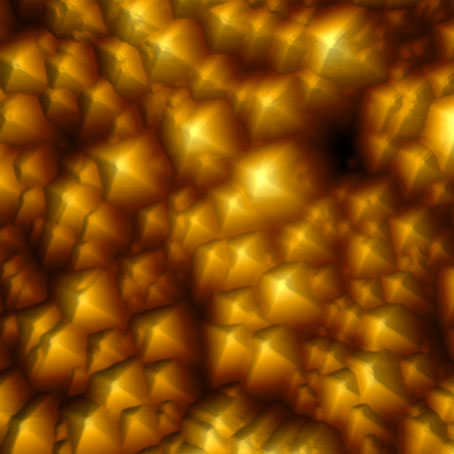

Пирамида из монокристаллического кремния

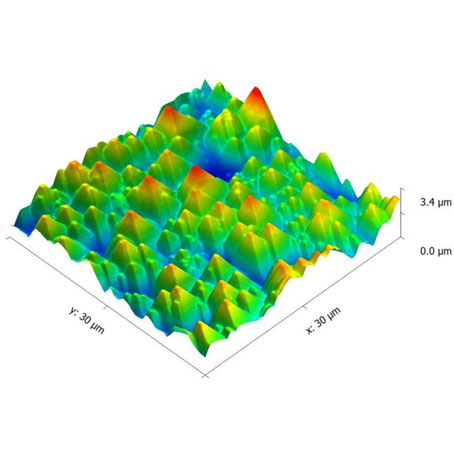

Пирамида из монокристаллического кремния

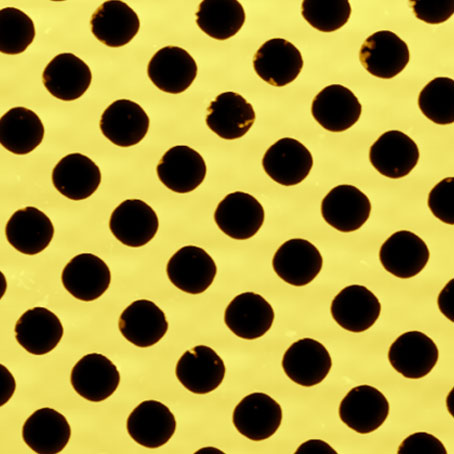

Микронная решётка 30х30 мкм

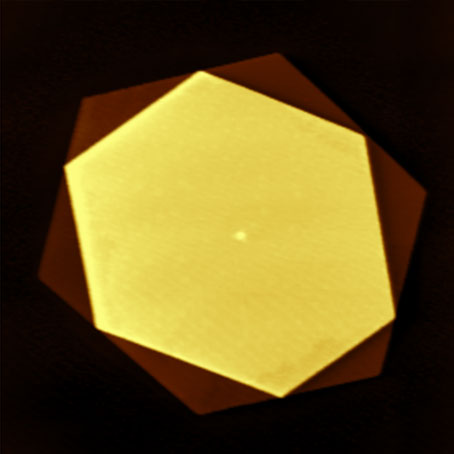

Теллурид молибдена MoTe 16х16 мкм

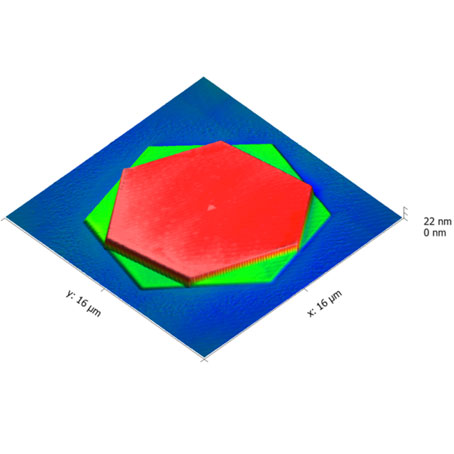

Теллурид молибдена MoTe 16х16 мкм
|
Рабочие режимы |
Контактный (Contact) или полуконтактный (Tapping) Опциональные режимы: микроскопия сил трения (Friction) и поперечных сил (Lateral force), амплитуда (Amplitude), фазовый/бесконтактный режим (Phase), магнитно-силовая микроскопия (Magnetic force), электростатическая микроскопия (Electrostatic force) |
|
Кривая резонансной частоты |
F-Z force, RMS-Z |
|
Диапазон сканирования XY |
50х50 мкм, опционально 20х20 мкм, 100х100 мкм |
|
Диапазон сканирования Z |
5 мкм, опционально 2,5 мкм, 10 мкм |
|
Разрешение сканирования |
В направлении XY: 0,2 нм, в направлении Z: 0,05 нм |
|
Углы сканирования |
0°~360° |
|
Размер исследуемых образцов |
Диаметр: не более 68 мм, |
|
Диапазон перемещения столика |
25х25 мм |
|
Скорость сканирования |
0,6 Гц ~ 30 Гц |
|
Оптический объектив для позиционирования |
Увеличение 10X |
|
Камера |
CMOS, 5 Мп |
|
Освещение |
По Кёлеру |
|
Фокусировка |
Грубая и точная |
|
Объектива микроскопа |
План Ахромат 5х/10х/20х/50х |
|
Монитор |
10,1-дюймовый плоский дисплей с функцией измерения изображения |
|
Интерфейс подключения к ПК |
USB 2.0/3.0 |
|
Операционная система |
Windows XP/7/8/10 |
