Микроскоп Keyence VHX-1000: функции быстрой композиции глубины и 3D наблюдение
VHX1000 позволяет вести наблюдение во всем диапазоне микроскопического увеличения:от стереоскопических макро изображений до детального анализа сканирующего электронного микроскопа (SEM). Диапазон увеличения - 0.1x - 5000x. Также поддерживается множество техник отображения, включая наблюдение в проходящем свете, в поляризованном свете и дифференциальная интерференция.
Еще более простая операция, состоящая из двух шагов
Объекты с обширной топографией нельзя было увидеть в фокальной плоскости целиком.
Наблюдение полностью сфокусированного изображения и 3D отображение объекта невозможно при использовании обычного микроскопа.
Даже если объект имеет неровную поверхность, полностью сфокусированное изображение может быть быстро получено путем слияния изображений с различными позициями фокуса. 3D изображение позволяет видеть форму поверхности под различными углами. Когда используется сервопривод Z-позиции, быстрое 3D изображение легко может быть получено двойным нажатием кнопки на консоли.
Точный D.F.D метод
Мы применили новый алгоритм, который использует малейшие изменения в текстуре объекта, чтобы высчитать карту высот. Таким образом, от дальнего к ближнему, строя полностью сфокусированную картинку из нескольких изображений, D.F.D. метод позволяет точно воссоздать 3D объект для всестороннего обозрения в трех измерениях.
D.F.D = Глубина резкости из Расфокусировки
При помощи D.F.D метода VHX-1000 может: 1) Строить полностью сфокусированные изображения, или 2) Формировать данные для создания 3D модели. D.F.D. метод анализирует уровень контрастности или фокус каждого уровня объекта. Анализируя степень размытия каждого пикселя D.F.D. метод может высчитать высоту точки, таким образом, позволяя строить 3D или полностью сфокусированное изображение. Данные высоты высчитываются даже в том случае, если пиксель не может быть снят с полной фокусировкой. D.F.D. метод экспоненциально увеличивает эффективность 3D построения.
Функция Авто Настройки служит для предотвращения смещения краев во время композиции глубины резкости
Смещение краев и размытие изображения, из-за вибрации камеры во время съемки не телецентрическими объективами, автоматически убирается, позволяя получить полностью сфокусированное изображение. Этот способ как минимум в пять раз быстрее и точнее, чем обычный метод позиционной коррекции, и позволяет получить полную информацию даже для деформированных поверхностей, при малом увеличении.

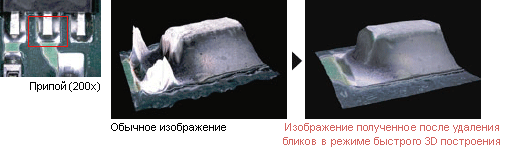

Комбинируя наши функции “Убрать Блики” и “Быстрая 3D Демонстрация”, можно получить 3D модель даже для объектов с высоко-отражающей поверхностью.
Функция “Убрать Блики” , ранее применимая только для неподвижных изображений, теперь работает и для «живых» изображений и 3D демонстраций. Убрав отражения, становится возможным построение точной 3D поверхности объекта.
Контроллер
|
Модель |
VHX-1000E |
VHX-500FE |
|||
|
Камера |
Активный элемент |
1/1.8-дюймовая 2.11 мега пиксельная ПЗС матрица. Всего пикселей: 1688(Н)х1248(V) Эффективных пикселей: 1628(Н)х1236(V) Фактических пикселей: 1600(Н)х1200(V) |
1/1.8-дюймовая 2.11 мега пиксельная ПЗС матрица. Всего пикселей: 1688(Н)х1248(V) Эффективных пикселей: 1628(Н)х1236(V) Фактических пикселей: 1600(Н)х1200(V) |
||
|
Сканирующий метод |
Прогрессивный |
Прогрессивный |
|||
|
Частота кадров |
На выбор 15 и 28 кадров/с |
На выбор 15 и 28 кадров/с |
|||
|
Разрешение |
2 мега пикселя |
1600(Н)х1200(v), прим. 1000 TV строк |
1600(Н)х1200(v), прим. 1000 TV строк |
||
|
6 мега пикселей |
1600(Н)х1200(v), прим. 1200 TV строк 2 Мп х 3ПЗС режим (прекрасное цветовоспроизведение) |
– |
|||
|
8 мега пикселей |
3200(Н)х2400(v), прим. 1600 TV строк |
||||
|
18 мега пикселей |
4800(Н)х3600(v), прим. 2000 TV строк |
||||
|
54 мега пикселя |
4800(Н)х3600(v), прим. 2000 TV строк 18Мп х 3ПЗС режим (прекрасное цветовоспроизведение) |
||||
|
Широкий динамический диапазон (HDR) |
16-битные RGB данные о каждом пикселе |
– |
|||
|
Усиление |
АВТО, НОРМ., ПРЕДУСТАНОВКА |
АВТО, НОРМ., ПРЕДУСТАНОВКА |
|||
|
Электронный затвор |
Авто, Ручн., Выкл, 1/15, 1/30,1/60,1/120,1/250,1/500, 1/1000, 1/2000, 1/5000, 1/9000, 1/19000 |
Авто, Ручн., Выкл, 1/15, 1/30,1/60,1/120,1/250,1/500, 1/1000, 1/2000, 1/5000 |
|||
|
Перегруженный затвор |
От 0.2 до 17 секунд. Увеличивается с шагом 0.1 сек. |
От 0.2 до 17 секунд. Увеличивается с шагом 0.1 сек. |
|||
|
Баланс белого |
Авто, Ручн, Установка одним нажатием, Предустановки (2700К, 3200К, 5600К, 9000К) |
Авто, Ручн, Установка одним нажатием, Предустановки (2700К, 3200К, 5600К, 9000К) |
|||
|
Настройка заднего фокуса |
Не требуется |
Не требуется |
|||
|
ЖК монитор |
Размер |
17 дюймов, цветной ТФТ |
15 дюймов, цветной ТФТ |
||
|
Размер экрана |
365.76(H) x 228.6 (V) мм | 304.5 (H) x 228.4 (V) мм | |||
|
Шаг пикселей |
0.1905 (H) x 0.1905 (V) мм | 0.1905 (H) x 0.1905 (V) мм | |||
|
Количество пикселей |
1920 (H) x 1200 (V) (WUXGA) |
1600 (H) x 1200 (V) (UXGA) |
|||
|
Отображаемые цвета |
Прим. 16 770 000 цветов |
Прим. 16 770 000 цветов |
|||
|
Яркость |
270 cd/m |
270 cd/m |
|||
|
Контрастность |
450 : 1 |
500 : 1 |
|||
|
Углы обзора |
±80º (гор.), ±70º(верт.) |
±85º (гор.), ±85º(верт.) |
|||
|
Привод CD-R/CD-RW/DVD |
Устройство |
Привод DVD-ROM |
Привод CD-R/CD-RW |
||
|
Скорость |
CD-R/CD-RW: 24x Write, 24x Re-write, 24x Read, DVD: 8x Read |
24x Write, 10x Re-write, 24x Read |
|||
|
Диски |
CD-R/CD-RW/DVD |
CD-R/CD-RW |
|||
|
Вместимость |
700Мб, примерно 3500 изображений (при сжатии 2Мп снимков) или 117 (без сжатия 2Мп снимков) |
700Мб, примерно 3500 изображений (при сжатии 2Мп снимков) или 117 (без сжатия 2Мп снимков) |
|||
|
Жесткий диск |
Вместимость |
160Гб (Включая 45Гб зарезервированную область), прим. 575000 изображений (при сжатии 2Мп снимков) или 19000 (без сжатия 2Мп снимков) |
80Гб, прим. 400000 изображений (при сжатии 2Мп снимков) или 13334 (без сжатия 2Мп снимков) |
||
|
Формат изображений |
JPEG/HD Photo (сжатый), TIFF (бес сжатия) |
JPEG (сжатый), TIFF (бес сжатия) |
|||
|
Размер обозримого изображения |
10000 (Н) х 10000 (V) пикселей (при использовании сшитых изображений) |
1600 (H) x 1200 (V) |
|||
|
Источник света |
Лампа |
12 V, 100 W, Галогенная лампа |
12 V, 100 W, Галогенная лампа |
||
|
Срок работы лампы |
1000 часов (в среднем) |
1000 часов (в среднем) |
|||
|
Цветовая температура |
3100К (при макс. интенсивности света) |
3100К (при макс. интенсивности света) |
|||
|
Выходы |
Видео выход |
DVI (1920 x 1200 пикселей) |
Аналоговый RGB (1600 x 1200 пикселей) |
||
|
Частота обновления |
Встроенный ЖК |
75 kHz (H), 60 Hz (V) |
75 kHz (H), 60 Hz (V) |
||
|
Внешний монитор |
75 kHz (H), 60 Hz (V) |
75 kHz (H), 60 Hz (V) |
|||
|
Входы |
Мышь |
Поддержка USB мыши |
MINI-DIN 6-пиновый разъем (DOS/V-совместимая PS/2 мышь) |
||
|
Клавиатура |
Поддержка USB клавиатуры |
MINI-DIN 6пиновый разъем (DOS/V PS/2) |
|||
|
Внешний пульт управления |
Пауза/Запись, механич. вход (контактный/ бесконтактный) |
Пауза/Запись, механич. вход (контактный/ бесконтактный) |
|||
|
Интерфейс |
LAN |
RJ-45 (10BASE-T / 100BASE-TX / 1000BASE-T) |
RJ-45 (10BASE-T / 100BASE-TX / 1000BASE-T) |
||
|
USB 2.0 |
8 портов |
4 порта: 3 порта + 1 порт для принтера |
|||
|
Источник питания |
Напряжение |
100 - 240 VAC, 50/60 Hz |
100 - 240 VAC, 50/60 Hz |
||
|
Потребляемая мощность |
340 VA |
310 VA |
|||
|
Сопротивление окружающей среде |
Температура окружающей среды |
от 5 до 40°C |
от 5 до 40°C |
||
|
Относительная влажность |
от 35 до 80%, Без конденсата |
от 35 до 80%, Без конденсата |
|||
|
Вес |
Контроллер |
Примерно 11.6 кг |
Примерно 12.5 кг |
||
|
Камера |
Примерно 1.00 кг (VHX-1100), Примерно 0.90 кг (VHX-1020) |
Примерно 0.88 кг |
|||
|
Консоль |
Примерно 0.30 кг |
Примерно 0.25 кг |
|||
|
Размеры (включая выступающие части) |
420 x 416 x 181 мм (в сложенном состоянии) |
382 x 425 x 162 мм |
|||
|
Модель |
VHX-1000E |
Совместимо с |
VHX-500FE |
Совместимо с |
|||||||||||||||||
|
Сшивание изображений |
Есть |
O |
– |
Сшивание 3D изображений |
Есть |
O |
– |
HDR |
Есть |
O |
– |
Композиция глубины |
Композиция глубины в реальном времени |
|
Композиция глубины в реальном времени |
Композиция глубины Высокого Качества |
|
Композиция глубины Высокого Качества |
Точный D.F.D. метод и 3D демонстрация |
O |
|
|
Есть |
Есть |
3D функция одновременного сравнения двух экранов |
|
|
|||||||||||||||||
|
Есть (требуется VHX-S50 и VHX-S15) |
Есть (требуется VHX-S15) |
Джог фокус |
O |
|
|||||||||||||||||
|
Есть |
– |
Цифровой «Зум» реального времени |
|
|
|||||||||||||||||
|
Есть (Полный, Частичный, Боковой режимы) |
Есть (Полный, Частичный, Боковой режимы) |
Режим e-Preview |
O |
O |
|||||||||||||||||
|
Есть |
Есть |
Функция Убрать засвеченность |
O |
O |
|||||||||||||||||
|
Есть |
Есть |
Функция Перегруженного затвора |
O |
O |
|||||||||||||||||
|
Есть (200 шагов) для подвижного изображения |
Есть (200 шагов) для подвижного изображения |
Гамма коррекция |
|
|
|||||||||||||||||
|
Есть (для подвижного изображения) |
Есть (для подвижного изображения) |
Функция разделения экрана |
|
|
|||||||||||||||||
|
28 кадров/с (800х600) 15 кадров/с (1600х1200) |
– |
Таймер записи |
|
|
|||||||||||||||||
|
Есть |
– |
Функция воспроизведения условий наблюдения |
|
|
|||||||||||||||||
|
Скорость затвора и усиление камеры могут настраиваться одной рукояткой |
Скорость затвора и усиление камеры могут настраиваться одной рукояткой |
DOUBLE’R |
|
|
|||||||||||||||||
|
Есть |
– |
Расстояние, угол, радиус, площадь и т.д. |
|
|
|||||||||||||||||
|
Есть (Позволяет измерять расстояние, площадь посредством извлечения яркости/цвета) |
Есть (Позволяет измерять расстояние, площадь посредством извлечения яркости/цвета) |
Масштабирование |
O |
|
|||||||||||||||||
|
Полная (Не требуется числовой ввод) |
Полная (Не требуется числовой ввод) |
Функция замещения измерительной точки |
|
|
|||||||||||||||||
|
Есть |
– |
Отображение в заданном измерении |
|
|
|||||||||||||||||
|
Есть (автоматическое извлечение ребер, ввод множества точек) |
Есть (автоматическое извлечение ребер) |
Сохранение в CSV |
|
|
|||||||||||||||||
|
XY измерительная платформа |
|
|
|||||||||||||||||||
|
Есть |
– |
Функция выделения цветом/нанесения шкалы по 3D высоте |
|
|
|||||||||||||||||
|
Есть |
Есть |
Измерение 3D объема |
|
|
|||||||||||||||||
|
Есть |
Есть |
Измерение угла между 3D плоскостями |
|
|
|||||||||||||||||
|
Единое устройство для Наблюдения, Записи и Измерений |
|
Система «Все-В-Одном» для наблюдения, записи и измерений, без использования PC |
Файловая система поддерживающая HD Photo |
|
|
||||||||||||||||
|
Есть |
Есть |
Ввод с клавиатуры |
|
|
|||||||||||||||||
|
Есть |
Есть |
Установки пользователя |
|
|
|||||||||||||||||
|
Есть |
– |
Справочник функций |
|
|
|||||||||||||||||
Программное обеспечение
|
ПО записи двигающихся изображений |
ПО композиции глубины высокого |
ПО композиции глубины реального |
ПО настроек камеры и улучшения |
ПО ввода комментариев |
ПО измерения площади |
ПО разделения изображений |
