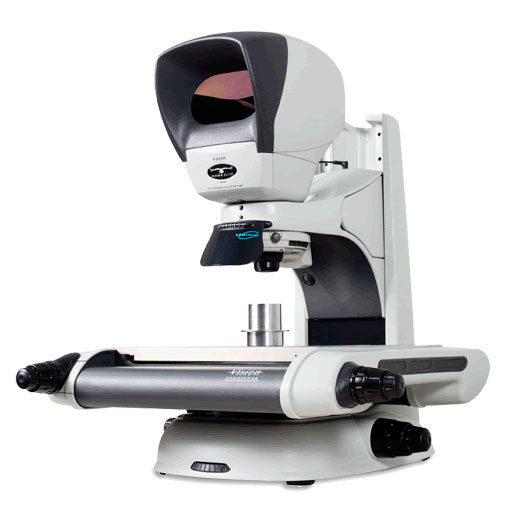

Микроскоп Hawk Elite

Производитель: Vision Engineering

Микроскоп предназначен для точного бесконтактного измерения и изучения трехмерных деталей. Используя запатентованную оптическую технологию Dynascope™, Hawk Elite обеспечивает высокую точность измерений, поэтому вы можете быть уверены в полученных результатах.

Можно отметить несколько характеристик прибора. Среди них:

  • Диапазон измерения до 400 х 300 мм.
  • Оптическая технология Dynascope™, которая обеспечивает непревзойденную четкость изображения и облегчает точные измерения.
  • Модульное решение с высокоточными вариантами измерительной площадки.

Высокоточный оптический измерительный микроскоп

Уникальность оборудования заключается в следующем:

  • Высокая точность и повторяемость, 3-х осевые бесконтактные измерения.
  • Оптическое изображение микроскопического разрешения, которое обеспечивает высокую точность измерений.
  • Запатентованный оптический модуль, четко определяющий границы детали, предлагая превосходное разрешение и контраст.
  • Высокоточные измерительные столики.
  • Мощное и интуитивно понятное программное обеспечение для ПК или простой в использовании процессор данных.
  • Широкий спектр конфигураций и опций, включая полностью автоматизированное управление ЧПУ.

Оптика

Запатентованная оптическая система Dynascope™, включающая предварительно центрированную поперечную сетку для глаз.

Опции увеличения

Выбор как макро-, так и микроцелей. Отдельные макрообъекты включают в себя диафрагму для регулировки поля зрения. Микрообъективы размещены в массиве из 4-х башен.

Макрообъективы

Объектив

Общее увеличение

Рабочее расстояние

Поле зрения (мм Ø)

Глубина резкости

1x

10x

84 мм

14,2 мм

270 мкм

2x

20x

81 мм

7,1 мм

67 мкм

5x

50x

61 мм

2,8 мм

10 мкм

10x

100x

32 мм

1,4 мм

6 мкм



Основные сведения о системе

Этап измерения

Диапазон измерения (X, Y)

150 x 150 мм

Диапазон измерения (Z)

195 мм (максимум – 244 мм)

Точность измерения

U952D = 4+(5.5L/1000) мкм

Этап повторяемости
(X)
(Y)
(Z)





0,004 мм
0,004 мм
0,004 мм

Разрешение кодировщика
(X)
(Y)
(Z)





0,001 мм
0,001 мм
0,0005 мм

Автоматизация

Управление устройством

Ручное управление

Варианты освещения

Освещение поверхности

Ярко-белый LED свет, полностью управляемый и программируемый.

Диаскопическая подсветка

Управляемая и программируемая LED подсветка. Проецирует свет через объектив (TTL). Применяется для микрообъективов.

Подсветка во время исследования

Управляемая и программируемая LED подсветка. Включает в себя функцию регулировки диафрагмы, которая используется для четкого освещения границ.

Габаритные размеры

Ш x Д x В

540 x 700 x 780 мм



Программное обеспечение

  • Микропроцессор ND 1200.
  • Метрологическое ПО M3.
  • Метрологическое ПО IK 5300.

Аксессуары

Цветной фильтр (для улучшения определения профилированных или выточенных деталей). Наличие дополнительных комплектующих уточняйте при заказе оборудования.

Калибровка измерительной ступени

В стандартной комплектации оборудование снабжено заводской калибровкой нелинейной коррекции ошибок (NLEC). Подробное о микроскопе и функциональных возможностях можно уточнить у менеджера нашей компании.
