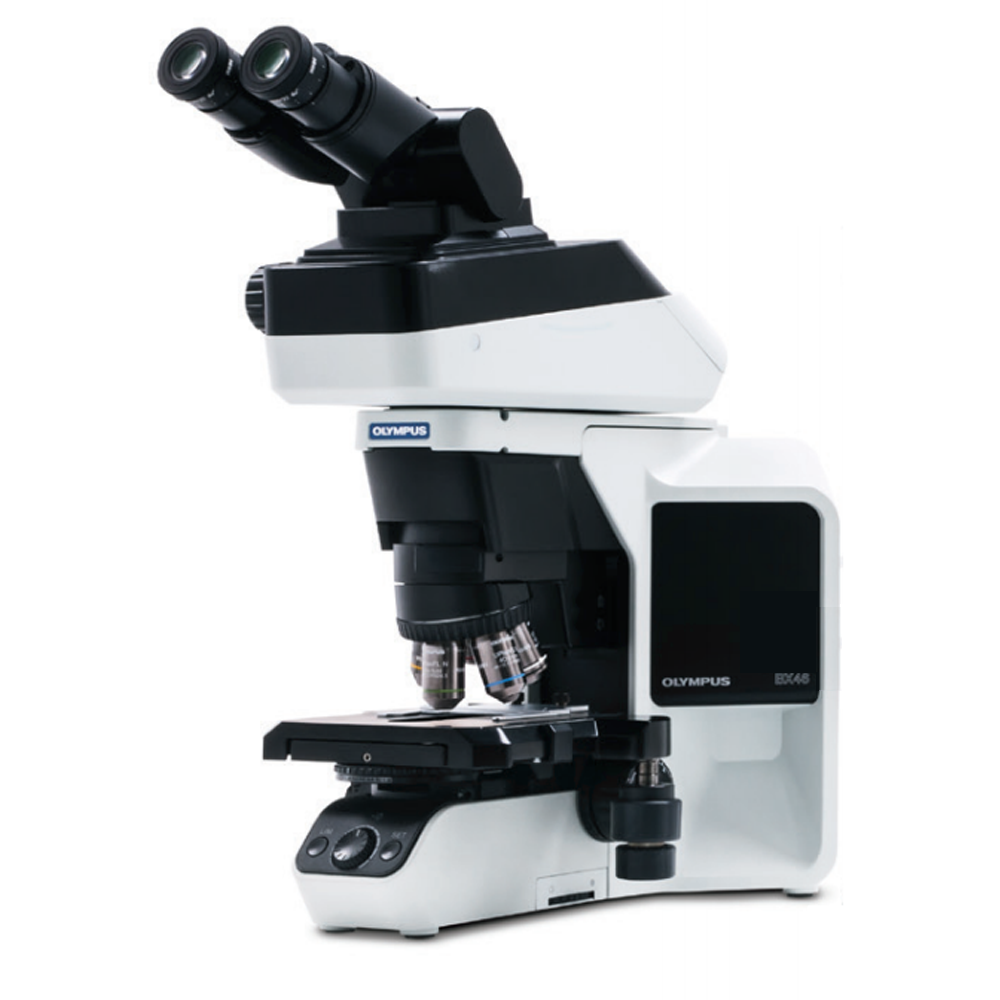

Микроскоп Olympus BX46

Производитель: Olympus

Цена: по запросу

Olympus BX46 – это самый эргономичный микроскоп для рутинных лабораторных исследований. Его отличают:

1.    Особо точная фокусировка, проводимая за счет перемещения подвижного револьвера объективов в вертикальной плоскости

2.    Неподвижный предметный столик, зафиксированный в крайнем нижнем положении, а все элементы управления удлинены, за счёт чего препарат перемещают, не отрывая рук от стола и не напрягая поясницу.

3.    Уникальный эргономичный наблюдательный тубус, регулируемый по высоте и вылету, углу наклона окуляров и межзрачковому расстоянию.

4.    Конденсор, настроенный по Келлеру, который не надо центрировать или фокусировать, чтобы выставить правильное освещение.

5.    Автоматическая подстройка освещения под выбранное увеличение, устраняющая одну из главных проблем микроскопии и гарантирующая равные условия яркости, чёткости, насыщенности и детальности.

Данная модель подходит для микроскопии в лаборатории цитологии и гистологии, можно адаптировать для обнаружения подагры. Поддерживает следующие методы: поле светлое и темное, поляризованный свет. Используется современная оптическая система UIS2. Доступна установка моторизованных устройств и комплектующих.


Другие микроскопы серии BX3..:

  1. Микроскоп Olympus BX43
  2. Микроскоп Olympus BX53
  3. Микроскоп Olympus BX63

Общие характеристики микроскопа BX46

Микроскоп Olympus BX46 предназначен для повседневных исследований в гистологии и цитологии. Он фокусируется перемещением объективов, в отличие от обычных микроскопов, где это осуществляется путем подъёма предметного столика. Такое расположение очень удобно, поскольку не требует постоянной настройки конденсора по Кёлеру (это освещение всегда настроено), минимизирует шанс потерять фокус или повредить объектив о препарат и позволяет очень точно зафиксировать стол в Z-плоскости. Наблюдательный тубус регулируется в 3-х направлениях и настраивается под любого человека. Автоматическая смена освещённости при смене объектива экономит время, используемое для ее наладки и получает абсолютную повторяемость и единство измерений, т.к. все данные, поступающие в разные дни с этого микроскопа, будут сделаны при одинаковом свете.

Области применения микроскопа:

1)    Патологическая анатомия: гистология, цитология.

2)    Клинические исследования

3)    Научные исследования




Бинокулярный тубус

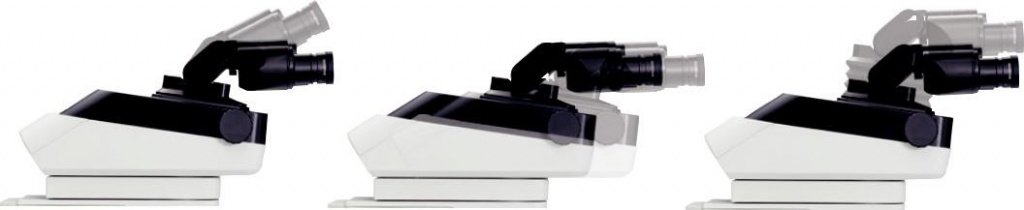

Эргономичная тубус изменяется по углу наклона, длине и высоте, что обеспечивает полностью гибкую настройку в трех измерениях: по высоте, вылету, наклону окуляров. С помощью этого единственного компонента пользователи практически разного роста могут расположить прицел так, чтобы им было удобно. Пятипозиционный кодированный револьвер объективов способствует быстрому выбору нужного увеличения.

Подвижный тубус.jpg





Столик

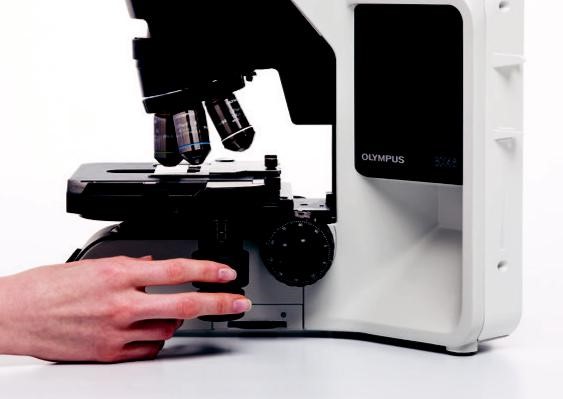

Перемещение столика.jpg

Конструкция микроскопа BX46 полностью отличается от стандартного вертикального микроскопа, предлагая предметный столик, расположенный всего на 128 мм над поверхно

стью стола - ниже, чем у другого микроскопа этого класса. Это имеет два

 очень положительных эффекта для исследователей: стол всегда находится на одинаковом расстоянии и требует очень небольшого подъема руки и предплечья для размещения и удаления образцов с рабочей поверхности. Помимо небольшой фиксированной высоты, BX46 предлагает еще две эргономические особенности: механизм с низким крутящим моментом и ручки Ergo Grips на элементах управления XY, что снижает усилие, необходимое для перемещения по образцу.




Оптимизированная цветопередача

LED лампа со спектром для применения в микроскопии, близким к 30 Вт галогеновой лампе с фильтром дневного света. Стандартные светодиоды не достигают настолько полной цветопередачи, что затрудняет проведение исследований с ними. Современный осветитель значительно повышает контрастность изображения и служит до 25000 часов непрерывной работы.



Автоматическая яркость

Включен по умолчанию автомат смены интенсивности лампы при переключении увеличения. Не нуждается в дополнительных подстройках. Менеджер работает со светодиодным осветителем и кодированными револьверными головками, в соответствии с заданными параметрами.



Различные методы наблюдения

Светлое поле

Светлопольная микроскопия является основным методом, используемым в лабораторной диагностике различных заболеваний. Используемые при этом красители и специфические методики окрашивания, значительно усиливают видимость клеток и бактерий, неразличимых в обычных микроскопах. Микроскоп Olympus BX46 спроектирован так, чтобы контуры даже прозрачных объектов были четко различимы и достигается это постоянно выставленным освещением по Келлеру, подстройкой интенсивности, регулировкой апертурной диафрагмы и правильным расположением тубуса.

Ткань сердца.jpg



     Ткань сердца (окраска гемотоксилина и эозина)       Легочная ткань (гемотоксилин и эозиновый краситель)




Флуоресценция

На микроскоп устанавливаются универсальный или кодированный фотолюминесцентные осветители, которые применяются в медицине для диагностирования многих болезней. С новейшими линзами Fly-Eye свечение маркированных белков равномерное и яркое, а присоединяемые восемь кубов фильтров, обеспечивают широкий охват светового спектра, для различных исследований.


Мышечная ткань (флуоресценция)                                                                                Ткань молочной железы




Фазовый контраст

Фазовый контраст — это стандартный метод, используемый для наблюдения за клетками в культуре, который, как и ДИК, визуализирует динамические события. Фактически применяется оптический механизм для преобразования мельчайших изменений фазового сдвига света, проходящего через прозрачный предмет, в соответствующие изменения амплитуды, визуализирующийся как различия в контрасте снимка. Ставьте объективы UPLFLN-PH или PLN-PH от 10X до 100X. С конденсором Цернике U ‐ PCD2 просматриваются объекты в поле светлом или темном. Также возможно одновременное наблюдение с флуоресцентной микроскопией в отраженном свете.


Эндотелиальные клетки                                                                                            Ячейки NRK-52E



Система UIS2 в микроскопе BX46

Olympus UIS2 — это больше, чем просто набор объективов и фильтров. Это оптическая концепция, разработанная специально для микроскопов, с большим количеством функций, идеально сбалансированных с требованиями приложения. Система UIS2 устанавливает новый стандарт точности и ясности и дает максимальную гибкость, которая повышает эффективность и показывает более надежные результаты.

Оптическая система

UIS2

Фокус

Коаксиальная грубая и точная фокусировка с механизмом подъема и опускания объектива.

Ход фокусировки 15 мм

Грубый ход 15 мм / оборот Точныйход 100

мкм / оборот Градация при точной

фокусировке 1 мкм

Ограничитель предельной фокусировки и регулировка крутящего момента при грубой фокусировке

Осветитель

Освещение по Келлеру для проходящего света

Менеджер света с индивидуальной настройкой интенсивности света для всех задач

Светодиодный источник

света с высокой цветопередачей

Дополнительно: галогенная лампа 6 В, 30 Вт (предварительно отцентрованная)

Револьверная головка

Пятипозиционная, процентированная, передаёт информацию о выбранном увеличении на микроскоп для подстройки освещения

Тубус

Широкоугольный наклонный, телескопический и подъемный бинокуляр, наклонный -3 ° +27 °

Широкоугольный

наклонный тринокуляр, наклонный 5 ° –35 °

Широкоугольный тринокуляр, наклон 30 °

Широкоугольный тринокуляр с прямым изображением, наклонный 30 °

Широкоугольный наклонный бинокуляр, наклонный 5 ° –35 °

Биноклуляр Widefield ergo, наклонный 0 ° –25

Бинокуляр Widefield, наклонный 30

Столик

Низкорасположенный, эргономичный, прямоугольный, перемещение в горизонтали по осям XY

Окуляры



Увеличение 10х, поле зрения 22 мм, дипотрийная подстройка, скорректированы по полю

Конденсатор

Низкорасположенный. прецентрированный, настроен по Кёлеру. Числовая апертура NA 0.9; Подходит для объективов 1.25х- 100х

Внутреннее использование

Температура окружающей среды: от 5 ºC до 40 ºC (от 41 ºF до 104 ºF)

Максимальная относительная влажность: 80% для температур до 31 ºC (88 ºF), линейно

снижающаяся до 70% при 34 ºC (93 ºF), 60% при 37 ºC (99 ºF) до 50% относительной влажности

при 40 ºC (104 ºF)

Колебания напряжения питания: не более ± 10% от нормального напряжения.

Условия транспортировки и хранения

Температура: мин. –25°C, макс. 65°C
Влажность: мин. 0%, макс. 90%

Номинальные параметры
питания

Питание: 5 В, 1,5 A
Адаптер переменного тока SA115B-05V: 100-240 В перем.т. 50/60 Гц, 0,4 A
