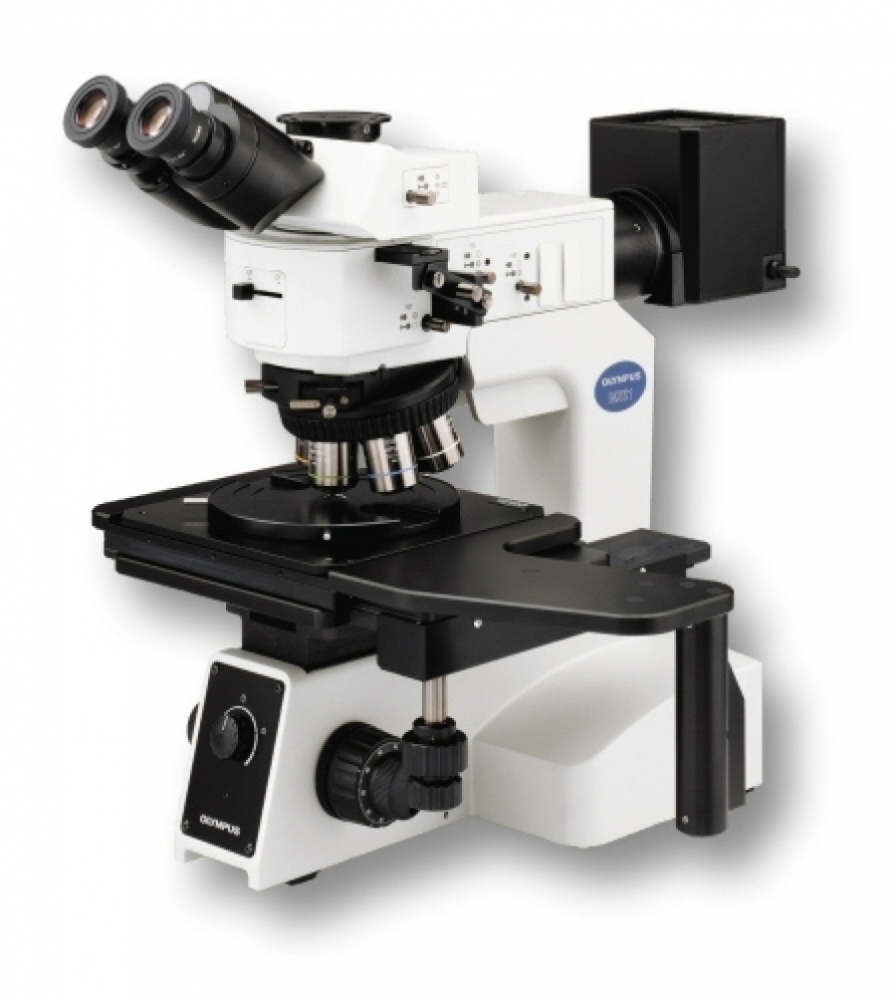

Микроскоп Olympus MX51
Инспекционный микроскоп Olympus MX51 от компании Olympus (Олимпус) это исследовательский микроскоп с высококачественной оптикой, предназначенный для исследований в первую очередь пластин, фотошаблонов, МЕМС и оптоэлектронных приборов.
Микроскоп оснащен план полуапохроматическими объективами на «бесконечность» – MPLFLNBD для микроскопии по методам светлого поля, тёмного поля, дифференциально-интерференционного контрастирования (ДИК), флуоресценции. Прибор гарантирует высочайшее оптическое разрешение и непревзойдённую контрастность, что позволяет легко добиться качественной настройки, особенно в диапазоне долей микрометра.
- светлое поле,
- темное поле,
- поляризация,
- ДИК,
- флуоресценция,
- УФ (365 нм).
MX51 спроектирован и разработан в соответствии с высочайшими требованиями к производству полупроводников и электроники.
Механический предметный столик имеет максимальный диапазон перемещения 150 х 150 мм
На микроскоп MX51 может быть установлен предметный столик MX-SIC6R2 (150 х 150 мм), который позволяет изучать образцы больших размеров. На него также может быть установлен универсальный источник света BX-URA2, включающий в себя возможность флуоресценции, или источник света BX-RLA2 обеспечивающий применение методов отраженного света в светлом / темном полях.
Фронтальное централизованное управление
Все функции управления расположены на передней панели микроскопа, что обеспечивает оператору легкость доступа и управления. Встроенная муфта предметного столика позволяет быстро позиционировать его, снижая таким образом степень утомляемости оператора.
Моторизованный револьвер
В дополнение к широкому спектру стандартных механических револьверов, микроскоп MX51 может быть оснащен рядом моторизованных револьверов. Моторизованный револьвер обеспечивает ускоренное переключение между объективами и возможность дистанционного управления, что значительно снижает уровень загрязнения образца. Контроллер револьвера может взаимодействовать с ПО Olympus Stream, что дает возможность сохранять настройки объектива при съемке.
Превосходная четкость изображения и невероятное разрешение
Широкий выбор объективов для превосходного качества изображения
Объектив является основной частью оптического микроскопа, используемого для наблюдения образцов материаловедения. Компания Olympus предлагает самый широкий выбор объективов: универсальные объективы, подходящие для всех методов контрастирования, объективы с большим и очень большим рабочим расстоянием, ИК объективы и многие другие.
Программное обеспечение
Получение цифровых изображений, анализ изображений и управление базой данных
Olympus предлагает широкий спектр способов визуализации и анализа, включающий в себя различные цифровые камеры, а также программное обеспечение. Самое современное программное обеспечение выполняет все важные задачи, такие как получение изображений, специализированая обработка изображений, функции измерения, вывод статистических данных, аннотация, архивирование, формирование отчетов и управление базой данных, включающей дополнительное защищенное хранилище файлов.
Дополнения и разнообразные методы наблюдения
ИК оптика, получение изображений
Специально разработанные ИК-объективы и компоненты идеально подходят для получения изображений особенностей и дефектов под поверхностью кремния и стекла. Компания Olympus поддерживает несколько цифровых ИК камер для инфракрасной визуализации и анализа.
Флуоресцентное контрастирование
Микроскоп может быть оснащен по методу флуоресцентного контрастирования, что идеально подходит для легкого обнаружения остаточных продуктов и органических частиц.
Модуль проходящего света
Доступно два типа модулей: один с универсальным конденсором, а второй с конденсором с высокой числовой апертурой. Обе модели поддерживают поляризацию.
Особенности микроскопа MX51
Оптическая система |
UIS2, Скорректирована на бесконечность |
|||
Освещение |
Встроенный источник падающего света мощностью 100 Вт Осветительный блок проходящего света |
|||
Фокусировка |
Механическая. Полный диапазон хода – 32мм Величина хода за один оборот: 0,1 мм (точная настройка) Максимальная высота образца – 30 мм |
|||
Револьверная головка |
Моторизованная |
Шестипозиционная (Светлое поле/ДИК) |
||
Четырехпозиционная (Светлое поле/Темное поле/ДИК) |
||||
Центрированная четырехпозиционная (Светлое поле/Темное поле/ДИК) |
||||
Шестипозиционная (Светлое поле/Темное поле/ДИК) |
||||
Механическая |
Четырехпозиционная (Светлое поле) |
|||
Шестипозиционная (Светлое поле/ДИК) |
||||
Центрированная четырехпозиционная (Светлое поле/ДИК) |
||||
Семипозиционная (Светлое поле/ДИК) |
||||
Четырехпозиционная (Светлое поле/ДИК) |
||||
Четырехпозиционная (Светлое поле/Темное поле/ДИК) |
||||
Центрированная четырехпозиционная (Светлое поле/Темное поле/ДИК) |
||||
Шестипозиционная (Светлое поле/Темное поле/ДИК) |
||||
Предметный столик |
Механический предметный столик с держателем пластин (6” x 6”). Диапазон перемещения 158 мм х 158 мм |
|||
Механический предметный столик с держателем пластин (4” x 4”). Диапазон перемещения 100 мм х 105 мм |
||||
Наблюдательная насадка |
Широкопольная F.N. 22 |
Перевернутое изображение |
Бинокуляр, Тринокуляр, Эргономичный бинокуляр |
|
Прямое изображение |
Тринокуляр, Эргономичный тринокуляр |
|||
Суперширокопольная F.N. 26.5 |
Перевернутое изображение |
Тринокуляр |
||
Прямое изображение |
Тринокуляр, Эргономичный тринокуляр |
|||
Методы наблюдения |
Светлое поле, темное поле, поляризация, ДИК, флуоресценция |
|||
Дополнительно |
Блок ИК, устройство подачи пластин |
|||
Размеры |
430(Ш)x591(Г)x495(В) мм (в стандартной комплектации) |
|||
Вес |
26 кг (в стандартной комплектации) |
