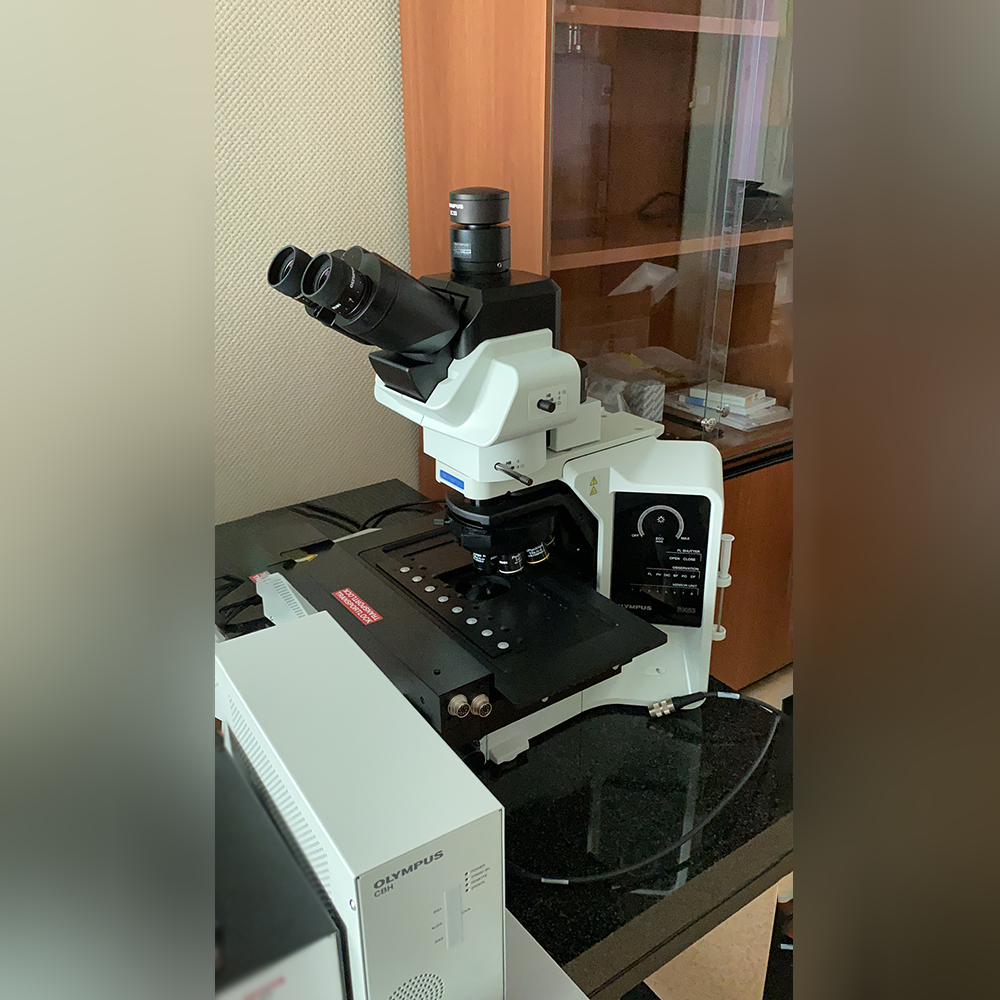

Сканирующий микроскоп Olympus BX63F

Производитель: Olympus

Цена: 6 521 477 ₽

Поставка товара в течении 7 рабочих дней со дня оплаты

Универсальный сканирующий микроскоп для медицинских и естественнонаучных исследований. Прибор предназначен для автоматического скрининга микропрепаратов с последующим архивированием на лабораторном сервере или внутренней памяти рабочей станции. Одновременно загружается до 8 стёкол, которые сканируются объективами X-LINE План Апохромат 1,25×, 2×, 10×, 20×, 40× с общим увеличением оптической системы: 12,5×, 20×, 100×, 200× и 400×. Съёмка образцов может проводиться по двум и трём осям, формируя 3D изображение отобранного материала. При необходимости, исследователь бегло просмотрит выбранный участок на фотографии, либо через тринокулярный тубус с изменяемым углом наклона от 5° до 35°.


Другие сканеры Olympus VS:
  1. Сканирующий микроскоп VS6
  2. Анализатор гистологический VS120
  3. Сканер микропрепаратов VS200


Сканирование образцов

Наблюдение производится при увеличениях от 12,5х до 400х, при установке дополнительных объективов до 1500х (доп. опция). Скорость сканирования препарата 15*15 мм при увеличении 200х составляет 100 секунд. Смена увеличения, подстройка режима освещения и интенсивности света, фокусировка, перемещение микропрепаратов, подсчёт и измерения производятся на микроскопе автоматически.


Плавность перемещений

В микроскопе установлены специальные моторизовнаные приводы предметного стола и фокусировки с тремя скоростными режимами. Благодаря этим режимам и технологиям Soft-start, Stop-braking устранены толчки, резкие остановки и ускорения при сканировании микропрепаратов. При плавном перемещении образца сканирование происходит без пропусков участков, а в итоговом отчёте нет "смазов" или шероховатости постобработки.


Изображение всего препарата

Перед началом съёмки можно сдлать снимок всего образца с объективами 1.25х или 2х, это затрачивает не больше пары секунд и пригодится для составления предварительной карты образца. После составления общей карты ожно приступить к детальной микроскопии гистологического среза на большом увеличении. Так как при большом увеличении поле зрения меньше, чтобы получить детализированное изображение объекта, необходимо сделать множество снимков в разных точках. Именно поэтому, в микроскопе реализована функция автоматической "Сшивки", и в отличии от конкурентов, данный микроскоп может сшивать не только плоские снимки, но и полнофокусные 3D изображения, получая тем самым полный профиль, объёмную модель исследуемого обраца.


Оптика X-Line

Это уникальная оптика с 99% процентным пропусканием света с длиной волны от 350нм до 650нм. Фронтальные линзы объективы чрезвычайно тонкие и без напряжений, а составе используется особенное низкодесперсное стекло, что позволяет использовать их использовать для исследований в ультрафиолетовом свете. Все объективы микроскопа Супер План Апохромат, эта маркировка обозначает практически полную коррекцию аберраций (искажений) по полю, при котором все замеры и наблюдения проведённые на краях поля зрения ничем не отличаются по точности и качеству, от наблюдаемого изображения в центре объектива. Все хроматические аберрации в УФ и ближнем ИК диапазоне устранены, а разрешение достигает предельно возможных значений для идеальных оптических систем. Кроме того, в конденсоре так-же используется Апланатическая и Ахроматическая фронтальная линза, что исключает искажения света при прохождении через образец на предметном стекле.


Камера и программное обеспечение

На микроскопе установлена 18 Мп камера со скоростью переачи данных до 30 кадров в секунду. Данная камера выводит UHD изображение на широкоформатный IPS монитор через рабочую станцию. Такое высокое разрешение испольуется программным обеспечением cellSens для телемедицины и естественно-научных изысканий. Программа может проводить фото и видео-съёмку, простые, сложные и шаблонные измерения как на малом участке образца, так и на его полной 3D модели. Помимо этого, программа сама может определять позицию точного фокуса, поэтому запуская сканирования Вы можете не беспокоиться о размытых (несфокусированных) участках после завершения съёмки. Программа самостоятельно отслеживает ошибки фокусировки и подстраивает фокусировку или освещение под требуемый уровень, чтобы общее (сшитое) изображение выглядело однородно освещённым и резким.

Позиция

Характеристика

1. Оптическая система

Оптическая система UIS2 (UIS) (с бесконечной функцией коррекции)

2. Освещение

Встроенное освещение Koehler в проходящем свете.

FN (Кол-во полей): 22 (совместимо с широким полем).

Корпус светодиодной лампы U-LHLEDC (непрерывное регулирование света)



Средний срок службы лампы: примерно 55000 часов при использовании согласно требованиям.

Источник питания: блок управления BX3-CBH

3. Фокусирующий механизм

Приводная система:

Моторизованная фокусировка посредством шагового двигателя, зубчатой рейки и шестерни. Подъем револьверной головки по направляющей с поперечным роликом.

Минимальное деление шкалы точной настройки: 1 мкм (чувствительность точной настройки 1,1 мкм (средняя)).

Разрешение: 0,01 мкм.

Максимальная скорость револьверной головки: 5 мм/сек.

Величина хода за один оборот: 0,1 мм (точная настройка), 1 мм (грубая настройка). Величина хода: 20 мм.

4. Револьверная головка

Моторизованная U-D7RES.

5. Тубус

Тип

U-TTR-2

Широкоугольный тринокуляр с наклоном

Кол-во полей

22

Наклон тубуса

5 – 35° (с плавной регулировкой)

Регулировка межзрачкового расстояния

50 – 76 мм

Переключение светового тракта

100/0, 50/50, 0/100

6. Столик Maerzhauser

Тип

M-MS8S-BX-4

Моторизованный

Прямоугольный столик с керамическим покрытием и проводным приводом

Размер

225 мм (глубина) x 75 мм (ширина)

Механизм перемещения

Ручка оси X и Y с регулируемым усилием вращения.

шаговый двигатель с шарико-винтовой передачей (шаг 4 мм). Разрешение 0,05 мкм

Держатель M-SI8S-313X148

Восьми (8-и) предметный стёкол 75×26 мм

7. Конденсор

Тип

BX3-UCD8A моторизованный, универсальный, ахроматический-апланат, с верхней поворотно-откидной линзой

Числовая апертура

1,40 – 0,2

Апертурная ирисная диафрагма

Моторизованная

Применимое увеличение объектива

2X – 100X

8. Условия работы

спользование внутри помещения.

Высота над уровнем моря: макс. 2000 м

Температура окружающей среды: от 5° до 40 °C

Максимальная относительная влажность: 80 % для температур до 31 °C, линейно снижается до 70 % при 34 °C, 60% при 37 °C и до 50% относительной влажности при 40 °C.

Колебания напряжения питания: ±10 %

Степень загрязнения: 2 (согласно IEC60664-1)

Монтаж/категория перенапряжения: II (согласно IEC60664-1)

9. Условия хранения

Температура: мин. -25 °C, макс. 65 °C

Влажность: мин. 0 %, макс. 90 %
