Микроскоп Keyence VHX6000
- наблюдение,
- получение изображений,
- измерения,
- анализ.
Предыдущие модели серии VHX, снятые с производства:
VHX6000 является дальнейшим развитием модели VHX5000 и обладает всеми его возможностями, а в дополнение к ним имеет аппаратные усовершенствования и доработанное программное обеспечение с обновленным функционалом, в том числе за счет автоматизации многих операций, доступных на VHX5000 в ручном режиме.
Одна из таких операций - адаптивное освещение объекта, которое позволяет выявить большое количество деталей изображения по сравнению с обычным отраженным светом. Выбор этой функции нажатием одной кнопки на консоли обеспечивает автоматическое освещение объекта с разных сторон, а также выбор и/или комбинацию наиболее информативных результатов для дальнейшего анализа и обработки.
![]() |
![]() |
Съемка в отраженном свете |
Адаптивное освещение того же объекта |
![]() |
![]() |

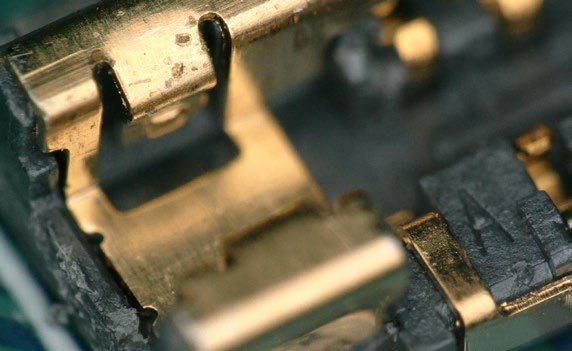

Снимок с одной фокальной плоскостью |
Полнофокусное изображение, составлено из нескольких |
Все микроскопы компании Keyence (Кейенс)
Основной блок
Модель |
VHX-6000 |
VHX-900F |
||
Камера |
Тип камеры |
Матрица 1/1.8, CMOS сенсор 1600x1200 виртуальных пикселей Всего пикселей: 1600 (H) x 1200 (V) Эффективных пикселей: 1628 (H) x 1236 (V) Отображаемое разрешение: 1600 (H) x 1200 (V) |
Матрица 1/1.8, CMOS сенсор 1600x1200 виртуальных пикселей Всего пикселей: 1600 (H) x 1200 (V) Эффективных пикселей: 1628 (H) x 1236 (V) Отображаемое разрешение: 1600 (H) x 1200 (V) |
|
Развертка |
Построчная |
Построчная |
||
Скорость съемки |
50 к/сек |
50 к/сек |
||
Разрешение |
Норма |
1600x1200 около 1000 TV линий |
1600x1200 около 1000 TV линий |
|
3 CMOS |
1600 (H) x 1200 (V) около 1200 TV линий 2 МП x 3CMOS (Прекрасное отображение цветов) |
- |
||
Высокое разрешение |
3200 (H) x 2400 (V) около 1600 TV линий |
|||
18 мегапикселей |
4800 (H) x 3600 (V) около 2000 TV линий |
|||
54 мегапикселя |
4800 (H) x 3600 (V) около 2000 TV линий 18 МП x 3CMOS (Прекрасное отображение цветов) |
|||
Высокий динамический диапазон |
16-bit динамический диапазон RGB данные о каждом пикселе |
- |
||
Усиление |
AUTO, NORMAL, PRESET |
AUTO, NORMAL, PRESET |
||
Электронный затвор |
AUTO, MANU, OFF, 1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/5000, 1/9000, 1/19000 |
AUTO, MANU, OFF, 1/15, 1/30, 1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/5000 |
||
Перезарядка затвора |
0.02 сек. to 4 сек. |
0.02 сек. to 4 сек. |
||
Баланс белого |
Авто, Ручной, Предустановки (2700K, 3200K, 5600K, 9000K) |
Авто, Ручной, Предустановки (2700K, 3200K, 5600K, 9000K) |
||
Корректировка фокальной плоскости |
Не требуется |
Не требуется |
||
LCD монитор |
Размер |
Цветной LCD (IPS) 23" |
Цветной LCD (IPS) 23" |
|
Размер блока |
509 (H) x 286 (V) мм |
509 (H) x 286 (V) мм |
||
Физический размер пикселя |
0.2652 (H) x 0.2652 (V) мм |
0.2652 (H) x 0.2652 (V) мм |
||
Число пикселей |
1920 (H) x 1080 (V) (FHD) |
1920 (H) x 1080 (V) (FHD) |
||
Количество отображаемых оттенков |
Около 16,770,000 цветов |
Около 16,770,000 цветов |
||
Яркость |
300 cd/m² |
300 cd/m² |
||
Контраст |
1000:1 |
1000:1 |
||
Угол обзора |
±89° (по горизонтали), ±89° (по вертикали) |
±89° (по горизонтали), ±89° (по вертикали) |
||
CD-R/CD-RW/DVD привод |
Устройство |
DVD мульти привод |
DVD мульти привод |
|
Диски |
CD-R/CD-RW/DVD±R/DVD±R DL/DVD±RW/DVD-RAM |
CD-R/CD-RW/DVD±R/DVD±R DL/DVD±RW/DVD-RAM |
||
Емкость |
8.7 GB |
8.7 GB |
||
Встроенный жесткий диск |
Емкость |
500 GB (включая 165 GB зарезервированного места), около 1.68 млн изображений 1600x1200 |
500 GB (включая 165 GB зарезервированного места), около 1.68 млн изображений 1600x1200 |
|
Формат изображений |
JPEG/HD Photo (со сжатием), TIFF (без сжатия) |
JPEG (со сжатием), TIFF (без сжатия) |
||
Максимальный размер сохраняемого изображения |
20000 (H) x 20000 (V) (при сшивке изображений) |
1600 (H) x 1200 (V) пикселей |
||
Источник света |
Тип лампы |
Сверхъяркий LED |
Сверхъяркий LED |
|
Срок службы |
40000 часов |
40000 часов |
||
Цветовая температура |
5700 K |
5700 K |
||
Выходы |
Видео выход |
DVI (1920 x 1080 пикселей) |
DVI (1920 x 1080 пикселей) |
|
Частота обновления |
Специальный LCD |
66 kHz (H), 60Hz (V) |
75 kHz (H), 60Hz (V) |
|
Внешний монитор |
66 kHz (H), 60Hz (V) |
75 kHz (H), 60Hz (V) |
||
Входы |
Мышь |
Поддерживает USB мышь |
Поддерживает USB мышь |
|
Клавиатура |
Поддерживает USB клавиатуру |
Поддерживает USB клавиатуру |
||
Внешний пульт управления |
Pause/Recording, Non-voltage input (Contact/Noncontact) |
Pause/Recording, Non-voltage input (Contact/Noncontact) |
||
Интерфейс |
LAN |
RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) |
RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) |
|
USB 2.0 A |
6 шт. |
6 шт. 2 шт. |
||
USB 3.0 A |
2 шт. |
|||
Питание |
Напряжение питания |
100 to 240 VAC, 50/60 Hz |
100 to 240 VAC, 50/60 Hz |
|
Потребляемая мощность |
280 VA |
280 VA |
||
Условия окружающей среды |
Температура окружающей среды |
5-40°C |
5-40°C |
|
Относительная влажность |
35-80% |
35-80% |
||
Вес |
Контроллер |
Около 12.5 кг |
Около 12.5 кг |
|
Камера |
Около 1,2 кг (VHX-6100) Около 0.9 кг (VHX-6020) |
Около 1.0 кг (VHX-5020) |
||
Консоль |
Около 0.5 кг |
Около 0.3 кг |
||
Размеры (включая выступающие части) |
550x470x220 мм (в сложенном состоянии) |
382x425x162 мм |
Основные функции: столик
|
VHX-S660E |
VHX-S650E |
VHX-S600E |
|
XYQ- столик |
XY столик: моторизованный / механический |
Моторизованный |
Моторизованный |
Механический |
|
XY-двигатель моторизованного столика |
2-фазный шаговый двигатель |
2-фазный шаговый двигатель |
- |
XY-точность перемещения |
1 мкм (типовая) |
1 мкм (типовая) |
- |
|
XY-скорость перемещения |
20 мм/сек (макс.) |
10 мм/сек (макс) |
- |
|
XY-диапазон перемещения |
±50 мм |
±20 мм |
±35 мм |
|
Угол поворота Q |
- |
±90° |
360° |
|
Размеры XYQ столика |
233x185 мм (Круглая вставка:D 168 мм) |
171 x168 мм (Круглая вставка 100 мм) |
198x150 мм(Круглая вставка 136 мм) |
|
Проходящее освещение |
Есть |
Есть |
Есть |
|
Z - столик |
Z столик: моторизованный / механический |
Моторизованный |
Моторизованный |
Моторизованный |
Z- двигатель моторизованного столика |
5-фазный шаговый двигатель |
5-фазный шаговый двигатель |
5-фазный шаговый двигатель |
|
Z- точность перемещения |
0.1 urn (typ.) |
0.1 urn (typ.) |
0.1 urn (typ.) |
|
Z- скорость перемещения |
17 мм / сек (макс) |
17 мм / сек (макс) |
17 мм / сек (макс) |
|
Z- диапазон перемещения |
49 мм |
49 мм |
49 мм |
|
Параметры питания
|
Напряжение питания |
100 - 240 VAC, 50/60 Hz |
100 - 240 VAC, 50/60 Hz |
- |
Потребляемая мощнсть |
60 VA |
60 VA |
50 VA |
|
Рабочие условия |
Рабочая температура |
+5 - +40°C |
+5 - +40°C |
+5 - +40°C |
Относительная влажность |
35 to 80% (без конденсации) |
35 to 80% (без конденсации) |
35 to 80% (без конденсации) |
|
Вес |
Около. 20 кг |
Около. 18 кг |
Около 17.2 кг |
|
Нагрузка на столик |
5 кг |
5 кг |
5 кг |
Характеристики
Тип
|
Цифровые |
Область применения
|
Материаловедение |
Метод исследования
|
Светлое поле, Темное поле, ДИК, Поляризация |
Источник света
|
LED |
Специализация
|
Профилометр |
