Микроскоп Olympus STM7

Производитель: Olympus

Цена: по запросу

Микроскоп внесён в Государственный реестр средств измерений. Номер в ГРСИ РФ: 78538-20

Измерительный микроскоп STM7 является удачной моделью измерительного микроскопа, сочетающей все современные методы контраста, множество программных инструментов измерений, с автоматическим определением геометрии и границ структурных отдельностей. У микроскопа очень большой ход фокусировки – 36,5 мм, что выгодно отличает его от конкурентов и позволяет проводить измерения даже больших объектов.

Микроскоп использует оптику серии UIS2 для металлургии, которая устанавливается на исследовательских микроскопах, отличается повышенным сроком службы, большим рабочим расстоянием и высокой разрешающей способностью объективов. Микроскоп может работать по методам тёмного (DF) и светлого поля (BF), оснащаться самыми современными ДИК (DIC) призмами и исследовательскими цифровыми фотокамерами. При необходимости более точных измерений, повышении производительности или дистанционной работы с микроскопом, STM7 может быть моторизован частично (по оси Z), либо полностью (по осям X, Y, Z). Управление микроскопом осуществляется через программное обеспечение, либо в ручном режиме.



Другие микроскопы Olympus:
  1. Микроскоп Hawk Elite

  2. Видеоизмерительные микроскопы "Профноватор" серии ВМ




Общие характеристики микроскопа

Серия STM включает универсальные измерительные микроскопы, адаптируемые под задачи заказчика. Благодаря оптической системе UIS2, разработанной инженерами Olympus, полученные изображения имеют высокое разрешение и контрастность, а аберрации минимизированы, что гарантирует четкое изображение мельчайших деталей.

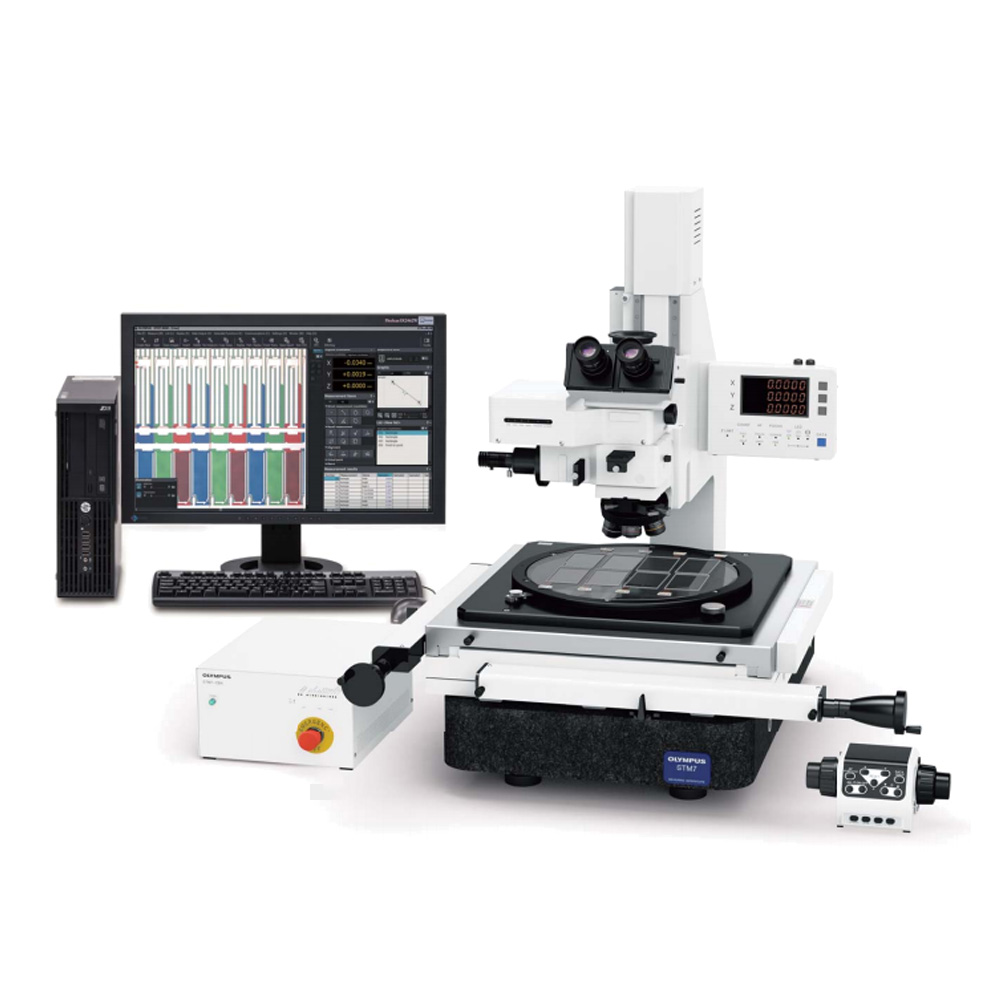

Измерительный микроскоп STM7.jpgЧтобы снизить погрешность, в измерительном микроскопе STM7 Olympus используется высокопрочный, устойчивый к вибрации штатив с гранитным основанием. В результате такой стабилизации, достигается субмикронная точность.

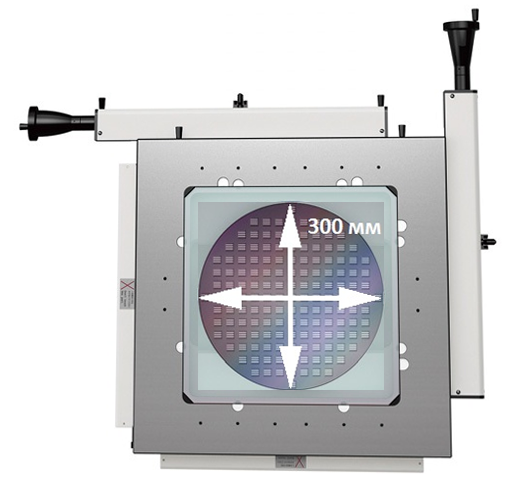

Предметный столик STM7.pngДоступны три типа измерительных столиков, каждый с уникальным квадратным ходом перемещения, подходящий для измеряемого объекта (на выбор: 100мм × 100мм, 200мм × 200мм и 300мм × 300мм).

Измерительный микроскоп STM7 автоматически контролирует и настраивает интенсивность света, что позволяет всегда проводить наблюдения при постоянных условиях освещения.

Выполняемые работа и настройки устройства, отображаются на индикаторной панели. Минимальные значения по осям X, Y и Z переключаются от 0,1мкм до 1мкм, а единицы длины переключаются между миллиметрами, микрометрами, дюймами.



Объективы

В STM7 Olympus устанавливаются два вида объективов:


Металлургические

Измерительные характеризуются

Проводятся исследования с большим увеличением (до 1500×) и высоким разрешением, сопоставимым с исследовательскими оптическими микроскопами; подходят для работы по методам: светлого и темного поля, поляризации и дифференциально-интерференционного контраста.

Телецентричностью, исключающую погрешность от искажений перспективы.

Плоскостностью получаемого изображения и одинаково точными замерами по всему полю наблюдения

Увеличенным рабочим расстоянием, оберегающим фронтальную линзу объективов от повреждений о выступы.

Широким полем зрения, захватывающим в разы больше информации об объекте.




Контроллеры

В серии измерительных микроскопов STM7 единый контроллер дает возможность делать практически все операции, включая сброс показаний, корректировку освещения, автофокусировку. Для эффективности и удобства устройство размещается на любой поверхности, рядом с микроскопом, либо непосредственно на нём, и им легко управлять одной рукой.

Контроллер измерительного STM7.png



Блок управления

Блок питания и интерфейсы передачи данных объединены в единый компактный блок управления.



Модельный ряд с ручной и моторизованной фокусировкой

В измерительных микроскопах STM7 Olympus работа с фокусировкой доступна в двух режимах:

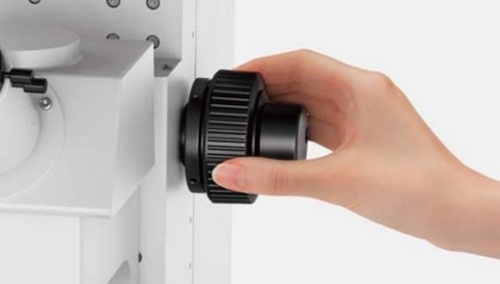

Ручном

Ручное управление.png

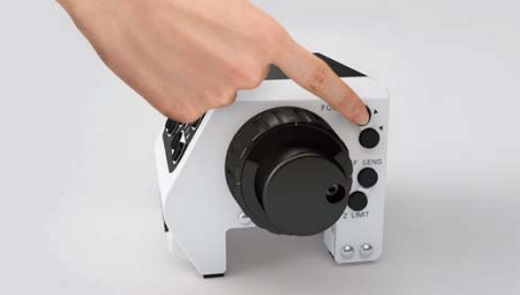

Моторизованном


Модели с таким управлением по оси Z отличаются экономичностью - с привычными коаксиальными винтами регулировки для быстрого вертикального перемещения, что удобно пользователям, измеряющим профиль с большим перепадом высот.

При использовании моторизованного перемещения повышается удобство использования и снижается погрешность при нахождении точного фокуса. Коаксиальные ручки для грубого и точного перемещения интуитивно понятны и создают ощущение, подобное ручному управлению. Модели бывают оснащены блоком автофокусировки.




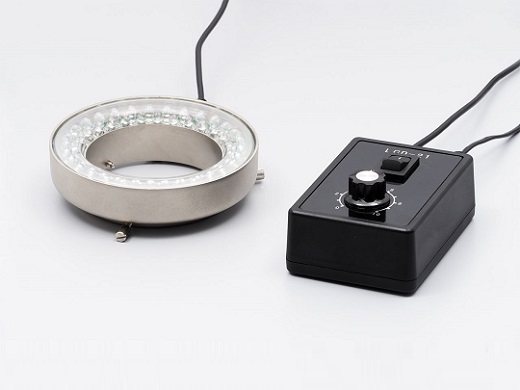

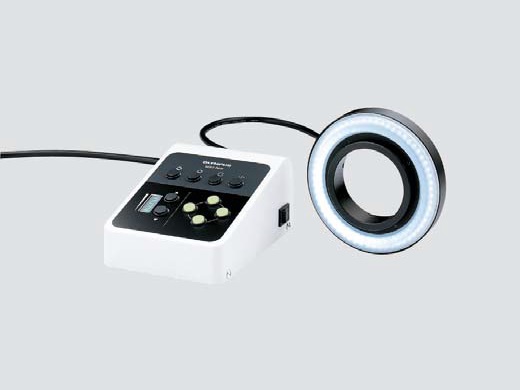

Настройка света

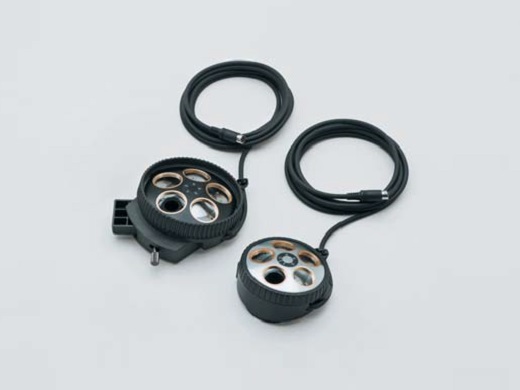

В микроскопах STM7 light manager подстраивает условия наблюдения (интенсивность света, чувствительность камеры) при использовании с закодированной револьверной головкой. Ранее установленные и откалиброванные значения включатся при смене объектива, что дает возможность регистрировать метод освещения, яркость и регулировать его при переключении объектива. Есть дополнительная функция записи шаблона с сохранением настроек яркости. Такое внимание к уровню яркости, обусловлено прямой зависимостью разрешения и видимости контура от количества поступаемого света.

Интенсивность в измерительном микроскопе STM7.png



Система фокусировки

Блок автофокусировки данных измерительных микроскопов Olympus производит высокоточные замеры высоты с минимальным временем, независимо от уровня опыта оператора. Использование отражающего активного конфокального метода обеспечивает стабильную фокусировку независимо от шероховатости поверхности или наклонной поверхности образца, в то время как небольшой диаметр лазера позволяет использовать автофокус даже на мельчайших объектах, таких как соединительные провода.

Режим TRACK.png

Измерения

Пересечения, центральные точки, длины и ряд других замеров делаются путем рисования линий и окружностей на экране монитора с последующим пересчётом данных, учитывая масштаб, особенности линз и перемещение предметного столика. Можно сказать, что применяется гибридная система: механический отсчёт расстояния энкодерами, встроенными в штатив и наложение координатной сетки с геометрическими фигурами на виртуальный макет.

Полученные данные сохраняются и используются для последующих исследований, что избавляет от необходимости производить работу дважды, делая рабочий процесс более стандартизированным и эффективным.

Не требуется точного позиционирования стола или подложки, поскольку начало координат и ось X устанавливаются относительно образца.

Обычные измерительные микроскопы измеряют плоскость XY прямо сверху. Однако в ответ на запросы пользователей компания Olympus включила опцию измерения плоскости XZ в STM7-BSW, чтобы можно было делать замеры поперечных сечений, если смотреть сбоку.



Регистрация макроса

Часто используемые процедуры измерения и юстировки можно объединить и назначить единственную макро-кнопку, что избавляет от необходимости начинать с нуля при каждой настройке микроскопа.



Воспроизведение измерений

Данные исследований можно легко повторить на основе записанного шаблона, просто введя перемещение предметного столика и координаты. Это используется для экономии времени и многократного выполнения одинаковых замеров на том же предмете или на его разных версиях. Кроме того, если в записанном рабочем процессе установлены заданное значение и допуск, программное обеспечение может определить, когда измерение не удалось.



Автоматическое обнаружение края

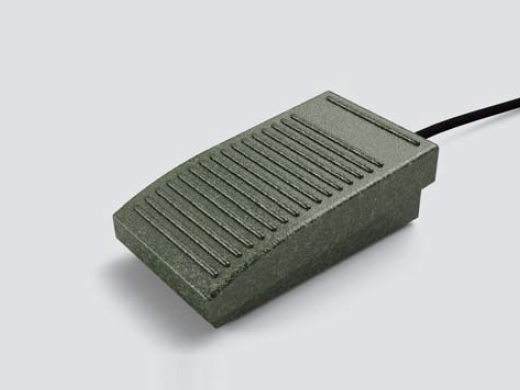

Обнаружение края в Olympus.jpgВ измерительных микроскопах STM7 есть опция, автоматически определяющая края образца, получающая и узнающая его координаты. В результате операторам больше не нужно указывать координаты, а субъективность сводится к минимуму. Автоматическое обнаружение края также имеет функцию таймера, позволяющего узнавать координаты в заданный временной промежуток и поддерживающего использование ножного переключателя, который дает оператору сосредоточиться на производимых операциях.





Устранение аномальных точек

Металлические заусенцы и другие аномальные фрагменты могут быть исключены автоматически во время программного обнаружения кромок и последующей аппроксимации. Это позволяет проводить последовательный расчет измерительных значений независимо от состояния объекта. Точки, исключенные как аномальные, также могут отображаться на экране разными цветами.



Создание отчетов в один клик

Создание отчетов в STM7.pngВ измерительных микроскопах STM7 Olympus результаты проведенных работ выводятся в формате Excel одним щелчком мыши, что исключает ошибки, допущенные в результате неверного форматирования. Полученные картинки экспортируются в редактируемые документы *.doc вместе с другими данными, что делает создание отчетов более эффективным.







Системные требования

1.     Процессоры Intel Core i3 3 ГГц или больше 4 ГБ или больше

2.     100 ГБ или более места на жестком диске для установки рекомендуется жесткий диск SSD для высокоскоростного получения изображений Графическая карта доступна для разрешения 1980 x 1080 и 32-битного цвета

3.     DVD-привод

4.     Двухкнопочная мышь (рекомендуется трехкнопочная мышь с колесиком) Клавиатура Microsoft Windows 10 Pro (32- и 64-разрядная)

5.     Internet Explorer 8.0

6.     Microsoft Office 2010/2013/2016 (32-разрядная версия) также поддерживается.











Технические характеристики




Наименование характеристик

Small

Middle

Large

Моторизованная средняя

Моторизованная большая

Корпус микроскопа

STM7-SF

STM7-MF

STM&-LF

STM7-MFA

STM7-LFA

Диапазон вертикального перемещения

175 мм

145 мм

175 мм

145 мм

Максимально измеряемая высота

120 мм (с измерительным объективом) 175 мм (с металлургическим объективом)

90 мм (с измерительным объективом) 145 мм (с металлургическим объективом) * 1

120 мм (с измерительным объективом) 175 мм (с металлургическим объективом)

90 мм (с измерительным объективом) 145 мм (с металлургическим объективом) * 1

Разрешение измерения по оси Z

0,1 мкм

0,1 мкм

Метод привода оси Z

Ручки ручной коаксиальной точной / грубой фокусировки



Моторизованный

Кнопка FOCUS: скорость грубого перемещения 8 мм / с (макс.)

Ручка точной / грубой фокусировки: скорость точной фокусировки можно выбрать из 4 значений (800 мкм, 400 мкм, 100 мкм, 50 мкм)

Светодиодная подсветка

Белый: для освещения в отраженном свете, зеленый: для освещения в проходящем свете

Белый: для освещения в отраженном свете, зеленый: для освещения в проходящем свете

Наблюдательный тубус

MM6-ETR-1-5 Тринокулярный тубус с прямым изображением (100: 0/0: 100)

MM6-ETR-1-5

Тринокулярный тубус с прямым изображением (100: 0/0: 100)

Окуляр (FN22)

MM6-OCC10X ( с перекрестием), MM6-OC10X

MM6-OCC10X ( с перекрестием), MM6-OC10X





Предметный столик

Диапазон измерения

Ось X 100 мм, ось Y 100 мм

Ось X 200 мм, ось Y 200 мм

Ось X 300 мм, ось Y 300 мм

Ось X 200 мм, ось Y 200 мм

Ось X 300 мм, ось Y 300 мм

Точность измерения

(L: длина измерения)

(3 + 2L / 100) мкм

(3 + 4L / 200) мкм

(3 + 6L / 300) мкм

(3 + 4L / 200) мкм

(3 + 6L / 300) мкм

Максимальная нагрузка (максимальный вес образца)

6 кг

10 кг

15 кг

10 кг

15 кг





Встроенный дисплей

Количество отображаемых осей

Три

Единица измерения

мкм / мм / дюйм / мил

Минимальное разрешение

0,1 мкм





Остальные параметры

Блок управления

STM7-CB

STM7-CBA

Выносной пульт

STM7-HS

-

Антивибрационные пластины

-

STM7-VI

STM7-VI

Размеры (Ш x Г x В) Вес

466 x 583 x 651 мм 84 кг

606 x 762 x 651 мм 152 кг

804 x 1024 x 686 мм 277 кг

606 x 762 x 811 мм 159 кг

804 x 1024 x 844 мм 284 кг

Потребляемая мощность

100-120 / 220-240 В ~ 50/60 Гц

0,3 А / 0,2 А

100-120 / 220-240 В ~ 50/60 Гц

0,3 А / 0,2 А

100-120 / 220-240 В ~ 50/60 Гц

0,3 А / 0,2 А

100-120 / 220-240 В ~ 50/60 Гц 0,3 A / 0,2 A

100-120 / 220-240 В ~ 50/60 Гц 0,3 A / 0,2 A
