Оптические аберрации в микроскопе

4 Августа 2019

Аберрации – это искажения изображения, вызванные отклонением луча от идеальной траектории движения в реальной оптической системе. Идеальная траектория оптического луча показана на всех рисунках, представленных выше, иными словами – это математическая модель распространения света и построения стигматического изображения.

Аберрации делятся на два класса: монохроматические и хроматические. Монохроматические аберрации обусловлены геометрией линзы или зеркала и возникают, как при отражении света, так и при его преломлении. Они появляются даже при использовании монохроматического (узкого участка спектра) света, отсюда и название.

Хроматические аберрации вызваны дисперсией (расщепление света на спектр), изменение линзы по показателю преломления с длиной волны. Из-за дисперсии различные длины волн света фокусируются в разных точках. Хроматическая аберрация не появляется, когда используется монохроматический свет.



Рисунок 1. Глубина резкости. Глубина фокуса

Простейшие монохроматические аберрации – расфокусировку и искажение на наклонной плоскости, исправляются смещением объектива вдоль оптической оси, чтобы совместить фокусную плоскость линзы с плоскостью изображения. Чем больше глубина резкости объектива, тем легче сфокусироваться на объекте. В быту люди очень часто путают понятия глубины резкости изображения в пространстве (ГРИП) и глубину фокуса, рисунок 1. Чтобы объект был чётко виден, необходимо, что он располагался между дальней и ближней точками глубины резкости. Посмотрите на рисунок 9, две маленькие вертикальные стрелочки на рисунке справа – это размер светового пятна, то есть изображение объекта, который мы рассматриваем под микроскопом. Оптика Olympus скорректирована на бесконечность, это значит, что лучи получаемого изображения параллельны, рисунок 2. Параллельные лучи преломляются линзами Вашего глаза (роговицей, хрусталиком, стекловидным телом) и фокусируется на светочувствительной сетчатка, регистрирующей изображение.



Рисунок 2. Увеличение в микроскопе


Сферическая аберрация (Аберрация осевых точек в контексте монохроматических аберраций) – это искажение изображения, из-за несовпадения фокусов (мест пересечения) световых пучков. Происходит, когда периферийные части линзы преломляют лучи сильнее, чем центральные. Из-за этих искажений изображение размыто, как бы не фокусировали объектив, например, если сфокусироваться на центре изображения, то края будут размыты, если сфокусироваться на краях изображения, то центр будет размыт. Есть очень простой опыт, чтобы увидеть эти аберрации: Для проведения опыта: поставьте два листа плотного черного картона параллельно друг другу. В одном из листов проделайте два миллиметровых отверстия по центру на расстоянии 1 см друг от друга. Закройте отверстия кусочком матового стекла, как показано на рисунке 3а, и установите перед матовым стеклом лампу. между двумя листами картона пометите собирающую линзу, включите лампу и попытайтесь получить изображение точек на поверхности картона. Как бы вы не двигали линзу, чёткого изображения не получится, потому что пучки света, проходящие через периферию линзы, буду сфокусированы на более близком расстоянии, чем пучки, прошедшие через центральную часть.



Рисунок 3. Сферическая аберрация. Опыт. 1- линза,

2 – перфорированный картон, 3 – матовое стекло,

4 – картон без отверстий, б – картонный круг с отверстием по центру


А теперь закроем периферию линзы толстым картоном с вырезом по центру, как показано на рисунке 3б, и тогда мы получим изображение нескольких точек, рисунок 4 (если используется лампа накаливания, то мы увидим наиболее яркие точки на раскалённой нити) или одного пятна. Устройство, ограничивающее поток света через линзу, называется – диафрагма.



Рисунок 4. Полученное изображение


Эту аберрацию устраняют добавлением линз с обратной кривизной в оптическую систему.



Рисунок 5. а) ход лучей в собирающей линзе. б) ход лучей в рассеивающей линзе


Коматическая аберрация (кома) – это частный случай сферической аберрации при преломлении боковых лучей. Боковые лучи, преломляясь, не собираются в одной точке, поэтому на изображении эти искажения видны в виде точек с размытым «хвостом», похожие на «кометы», рисунок 8. Исправляются эти аберрации, как и сферические. Дополнительно могут быть подточены края рассеивающей линзы.

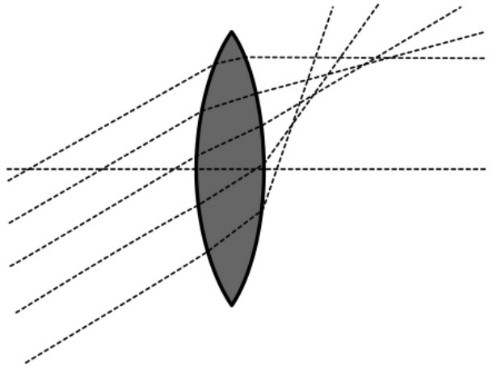

Рисунок 6 Коматическая аберрация



Рисунок 7. исправление сферической аберрации



Рисунок 8. Коматические аберрации на изображении.


Астигматизм – это искажение, при котором лучи, распространяющиеся в одном направлении и по одной прямой, в перпендикулярных плоскостях, имеют разное фокусное расстояние, из-за чего изображение будет размыто в одной из плоскостей (горизонтально или вертикально). Это одна из немногих аберраций, у которой есть определённая польза, а именно возможность точной фокусировки. Например, астигматизм используют для STORM микроскопии. Цилиндрическая линза может быть введена в систему визуализации для создания астигматизма, который позволяет измерять положение источника света с ограниченной дифракцией по вертикали (оси Z). Для фокусировки астигматизм используется в оптических головках проигрывателей компакт-дисков. Линза с астигматизмом проецирует овальную точку на диск, и по ориентации овала датчики дисковода определяют на каком расстоянии находится головка считывателя, не позволяя ей поцарапать диск. В лазерах астигматизм используется для проецирования точки в линию. Исправляется астигматизм – точной выточкой линзы. Линза должна быть круглой, чтобы фокус двух перпендикулярных лучей в одной точке.



Рисунок 9. Астигматизм. S1 – фокус первого луча в фиолетовой плоскости. T1 – фокус второго луча в красной плоскости



Рисунок 10. Астигматические аберрации


Кривизна поля изображения – это аберрация при которой изображение объекта не плоское, а выгнутое или вогнутое. Для устранения этого явления используют: диафрагму, астигматизм, промежуточные изогнутые линзы, которые корректируют его по краям (с каждой следующей линзой сферизация уменьшается). Обратите внимание, линза окуляров всех хороших микроскопов немного вогнута, а проецируемое объективом искривлённое изображение, выглядит плоским для наблюдателя.



Рисунок 11. Кривизна поля


Дисторсия – искажение при котором линейное увеличение, в поле зрения объектива, неравномерно. Эту аберрацию используют в оптике для специальных фотографических объективов типа «рыбий глаз», калейдоскопах и других оптических приборах. Для микроскопии это явление неприемлемо и его исправляют при помощи диафрагмы, линзы френеля и использования линз с разной кривизной.




Рисунок 12. Дисторсия: Сверху: дисторсия «подушка», посередине «бочка» или «рыбий глаз»


Хроматические аберрации – искажения, возникающие из-за того, что волны разной длины (разного цвета) не сфокусированы в одной точке. Из-за этих аберраций вы можете видеть дисперсию света по краям объектов на изображении, как показано на рисунке 13. Любая линза преломляет свет с разными длинами волн по-разному, из-за дисперсии оптических сред. Именно на эти аберрации обращают внимание в первую очередь, при выборе объектива, потому что их обнаружить легче всего, рисунок 13. Существует два типа хроматических аберраций: осевая (продольная) и поперечная (боковая). Осевая аберрация возникает, когда световые волны различной длины фокусируются на разных расстояниях от линзы (смещение фокуса). Поперечная аберрация возникает, когда разные длины волн фокусируются в разных положениях в фокальной плоскости, поскольку увеличение и/или искажение линзы также зависит от длины волны. Боковая аберрация характерна для коротких фокусных расстояний.



Рисунок 13. Хроматические аберрации на нижнем изображении


Полностью компенсировать хроматические аберрации практически невозможно, поэтому их компенсируют только для определённой части спектра. Минимизировать эти аберрации можно с помощью линз Френеля, дифракционных оптических элементов и ахроматического дублета. Ахроматический дублет – это система, состоящая из двух отдельных линз, с разной дисперсией. Как правило, один элемент представляет собой отрицательный (вогнутый) элемент, изготовленный из кремневого стекла, имеющего относительно высокую дисперсию, а другой представляет собой положительный (выпуклый) элемент, изготовленный из стекла с более низкой дисперсией. Эти линзы, установленные рядом друг с другом, компенсируют хроматическую аберрацию друг друга, рисунок 15.



Рисунок 14. Не скорректированные хроматические аберрации



Рисунок 15. Ахроматический дублет


Вышеперечисленные монохроматические аберрации относятся к так называемым аберрациям третьего порядка и рассчитываются для параксиальной области т.е. области лежащей вблизи оптической оси. Разность между аберрациями, рассчитанными по реальному ходу луча и формулам теории третьего порядка называется аберрациями высших порядков.



В теории аберраций высших порядков выделяют следующие дополнительные аберрации, не имеющие аналогов в третьем порядке:



Аберрации 5-го порядка:

- Птера – крыловидная аберрация

- Сагитта – стреловидная аберрация



Аберрации 7-го порядка – еще две дополнительных:

- Моноптера

- Бисагитта

В более высоких порядках новых аберраций не выделяется.

Следует отметить, что в реальной оптической системе сочетаются все типы аберраций одновременно, а на рисунках представлены лишь схематические модели отдельных аберраций. Выделение отдельных видов аберрация при исследовании сложной аберрационной фигуры рассеяния - искусственный прием для исследования и анализа данного явления.
