Микроскоп Olympus CKX53

Производитель: Olympus
CKX53 – микроскоп инвертированный для контроля культивируемых клеток. Инвертированные микроскопы устроены гораздо сложнее своих одноклассников с прямой конструкцией. Осветитель и конденсор находятся сверху, над предметным столиком, револьверная головка объективов – снизу, фокусировка осуществляется перемещением последнего по оси Z.

Лабораторный инвертированный микроскоп CKX53

Основные возможности микроскопа:

  • Просмотр клеток в лабораторной посуде в чашках Петри, флаконах, матрасах, колбах, многоуровневых 6-, 24-, 48-, 96-и луночных планшетах.
  • Подсчёт численности
  • Оценка размеров, геометрических форм, контроль отклонений от нормы
  • Наблюдение в фазовом контрасте осуществляется очень легко и не требует центровки (прецентрированный)
  • Совместим с счётчиком колоний Olympus R1, может проводить оценку живой/мёртвый
  • С дополнительным модулем, 100Вт ртутной лампой и набором кубов фильтров, используется для полноценных флуоресцентных исследований
  • Комплект Umbra Shield отсекает фоновую засветку, на 40% повышая контрастность изображения в светлом поле и на 60% при использовании флуоресценции


Держатели для посуды:

Держатель 3-х чашек Петри Держатель планшета 96 лунок

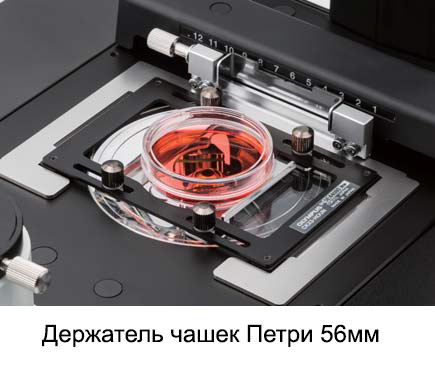

Держатель чашек Петри 56мм держатель для культурального матраса

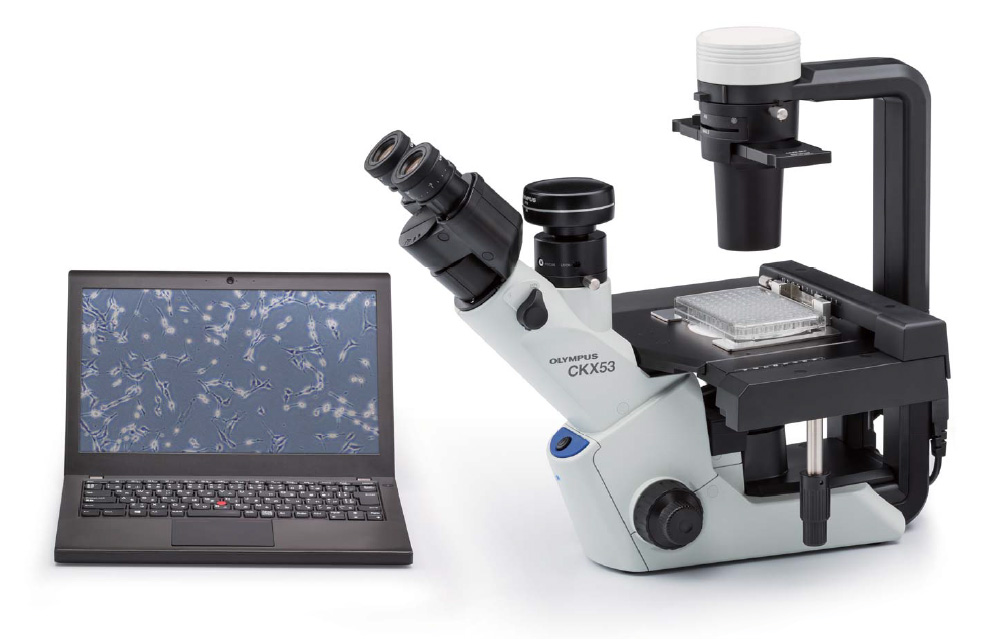

CKX53

На микроскоп модернизируется до environmental control system (ECS), путём установки CO2-, мультигазового инкубатора, нагревательного столика. У держателя препаратов имеется множество креплений для наборов Tokai Hit и Olympus STX, и VIVO. Для работы с оптикой UIS2 не требуется специальной посуды, поэтому можно использовать дополнительное оборудование любых производителей и не закупать дорогостоящие расходные материалы.

Ещё одной особенностью CKX53 является универсальный легкосъёмный конденсор. Без конденсора можно установить в столбик 10 планшетов или один высокий флакон. Конструкция всех линз делает возможным использование вставки с пластиной для прецентрированного фазового контраста. Это значит, что не нужно совмещать фазовые кольца объектива и телескопа, переключать позиции при смене увеличения и сменять слайдеры, всё что требуется – ввести в боковой слот пластину SLP.

Все объективы микроскопа имеют коррекцию хроматизмов и самые бюджетные из них ахроматы. В отличии от оптики того же класса, LCACHN неплохо скорректированы по полю, имеют большое рабочее расстояние и пригодны для рельефного контраста. Если рассматривать линзы классом выше, то это план флюорит UPLFLN – лучшие для флуоресценции и передающие максимально чёткую, резкую картинку с истинными цветами.



Все микроскопы компании Olympus (Олимпус)

Штатив

Инвертированный, алюминиевый корпус, антибактериальное и фунгицидное покрытие рабочих поверхностей

Осветитель проходящего света

Яркая светодиодная лампа, цветовая температура: дневной свет

Флуоресцентный осветитель

Модуль с турелью на три блока флуоресцентных фильтров. Освещение 100Вт ртутной центрируемой лампой с коллекторной линзой и отражателем.

Фокусировка

Прецизионная и грубая, с помощью соосных коаксиальных кучек, нониусами с регулируемой плавностью хода и ограничителем подъёма. Полный ход: 20мм.

Наблюдательный тубус

Бинокулярный, угол наклона окуляров 45°, регулировка межзрачкового расстояния 48-75мм, прямое изображение, поле зрения 22мм

Окуляры

Два окуляра 10Х, поле зрения 22мм, фиксированные в тубусе

Револьверная головка

Четырехпозиционная, прецентрированная, на четыре объектива, с фиксацией позиций объективов

Предметный столик

Прямоугольный, размер: 252мм*200мм. Водитель препаратов с перемещением по X и Y: 110мм*74мм. В центре стола расположено отверстие для объектива

Конденсор

Универсальный со слотом под вставки. Максимальная числовая апертура: 0.3. Рабочее расстояние: 72mm. Допускает установку посуды до 190мм в высоту.

Объективы

Длиннофокусные, ахроматы:

4Х, NA=0.1, WD=18.5мм

10X, NA=0.25, WD=8.8мм

20X, NA=0.4, WD=3.2мм

40X, NA=0.55, WD=2.2мм

Длиннофокусные, планфлуорит:

4Х, NA=0.13, WD=16.4мм

10X, NA=0.4, WD=8.8мм

20X, NA=0.45, WD=6.6-7.8мм

40X, NA=0.6, WD=2.7-4мм

Общее увеличение

40Х, 100Х, 200Х, 400Х

Методы контраста

Светлое поле, фазовый контраст, флуоресценция

Дополнительно

Цифровая камера для фазового анализа, оценки контаминации, подсчёта численности и замеров линейных размеров
